Эбонит



© П.М.В., 2006-2015

КОНЕЦ

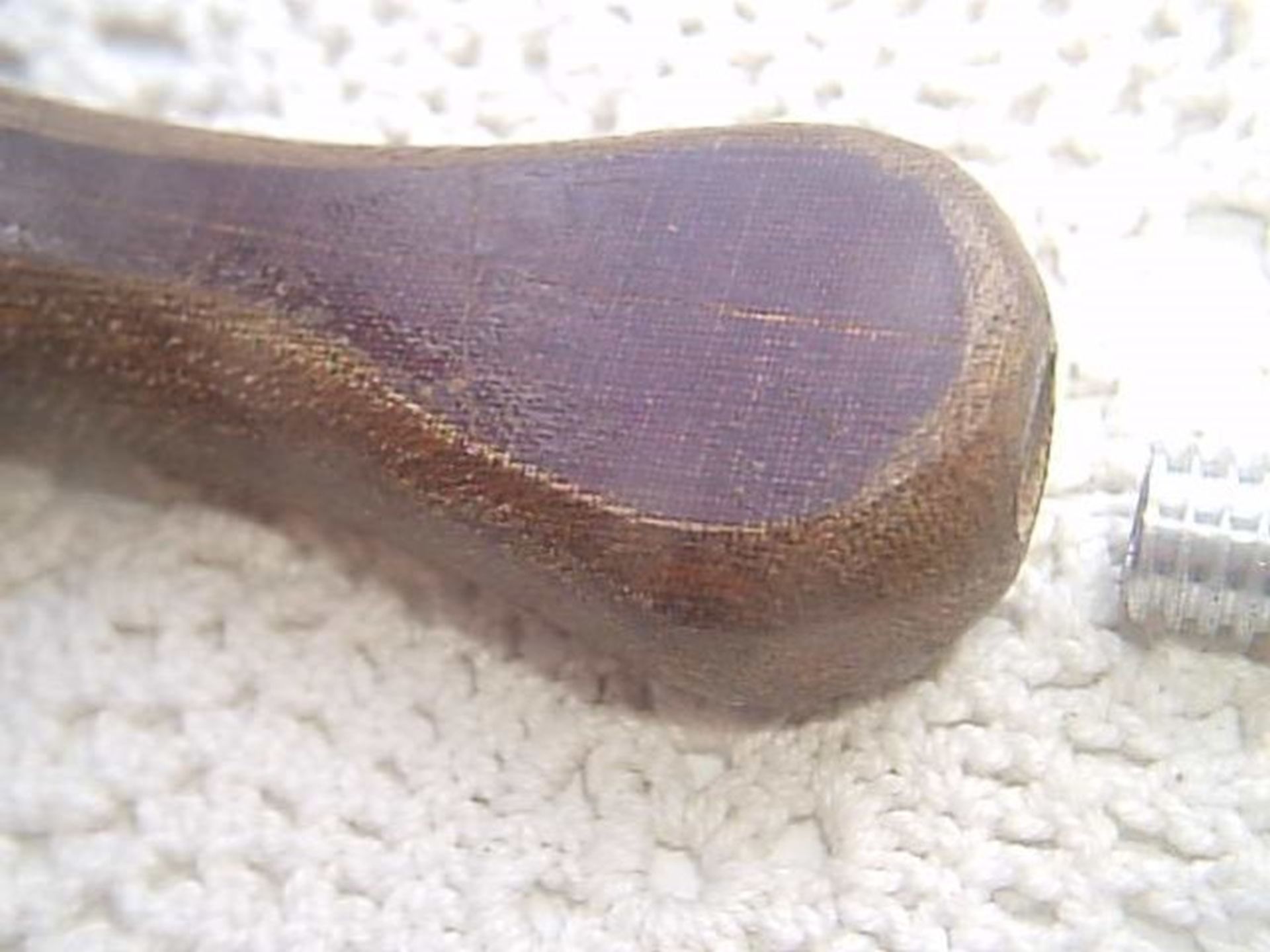

Эбонитовая ручка для электровыжигателя.

Эбонитовая ручка для электровыжигателя по дереву.

Эбонит представляет собой продукт высокой степени вулканизации натурального или синтетического каучука серой. Связанной серы в эбоните около 32%, что соответствует формуле (C6H9S)2. Эбонит обычно бывает тёмно-бурого или чёрного цвета.

Эбонит хорошо поддаётся механической обработке; негигроскопичен, не адсорбирует газов, стоек к действию кислот и щелочей, набухает в сероуглероде и нефтепродуктах, растворяется в парафине при температурах выше 300° с выделением сероводорода. При действии солнечного света вследствие окисления изоляционные свойства эбонита понижаются. Размягчается эбонит обычно между 70° и 80° и при остывании снова затвердевает; при температурах 200° обугливается не плавясь.

Применяемый для изготовления эбонита каучук должен быть совершенно чист от загрязнений, ведущих к образованию пузырей, понижающих электроизоляционные свойства и затрудняющих механическую обработку. Самые ценные сорта эбонита содержат только каучук (~66 весовых частей) и серу (~34 весовые части).

В качестве наполнителей для эбонита применяют эбонитовую пыль, тальк, пемзу, белую сажу, инфузорную землю и другие. Сажу вводят в небольших количествах (3 — 5%) для окраски эбонита в чёрный цвет (большие дозировки сажи ухудшают диэлектрические свойства).

Эбонит выпускается в виде пластин, стержней и трубок и применяется для изготовления электротехнических изделий, особенно таких, которые должны быть стойки к действию кислот (аккумуляторные баки), а также тары для хранения кислот и щелочей.

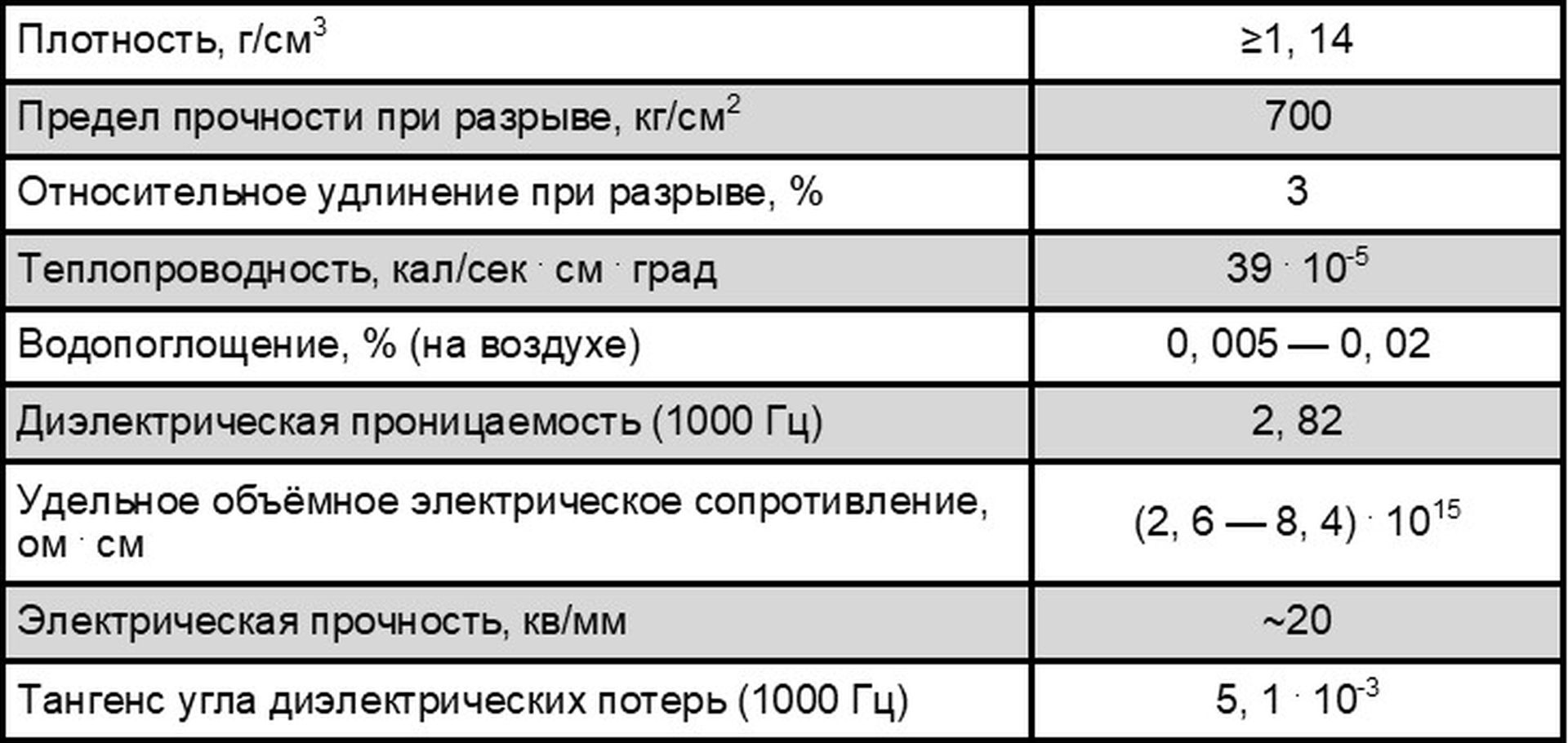

Некоторые свойства эбонита

SiteHeart

Плотность, г/см3

1, 14

Предел прочности при разрыве, кг/см2

700

Относительное удлинение при разрыве, %

3

Теплопроводность, кал/сек . см . град

39 . 10-5

Водопоглощение, % (на воздухе)

0, 005 — 0, 02

Диэлектрическая проницаемость (1000 Гц)

2, 82

Удельное объёмное электрическое сопротивление, ом . см

(2, 6 — 8, 4) . 1015

Электрическая прочность, кв/мм

~20

Тангенс угла диэлектрических потерь (1000 Гц)

5, 1 . 10-3
