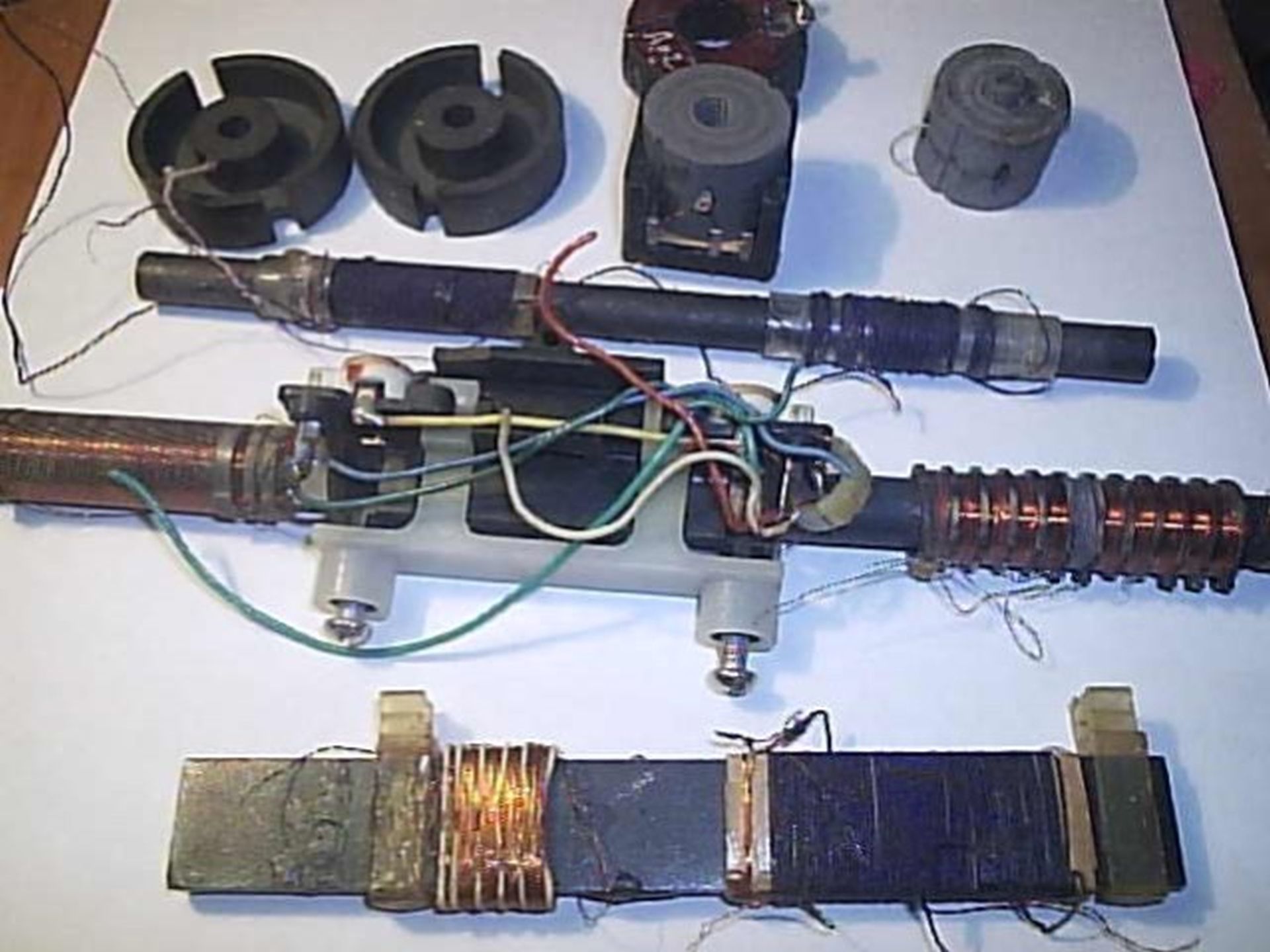

Магнитные (ферритовые) антенны, катушка, дроссель.

Магнитные (ферритовые) антенны, катушка, дроссель

(различные типы сердечников и магнитной проницаемости).

Ферриты — это комплексные металлические окислы общей формулы МеО . Fe2O3, обладающие ценными магнитными свойствами. Относятся к классу магнитомягких неметаллических материалов и являются, как правило, ферромагнитными полупроводниками. Некоторые ферриты, как, например, ZnO . Fe2O3 и CdO . Fe2O3, не обладают ферромагнитными свойствами.

Ферриты получают главным образом синтезом в твёрдой фазе в результате совместного отжига порошков окислов при высоких температурах (1000 — 1400°).

Ферриты Ni, Мn, Сu, Мg, Fе, Со, Zп, Сd кристаллизуются в кубической решётке типа шпинели. Ион Сd является предельным по размерам для образования кубической структуры.

Особый интерес представляют сложные ферриты, получающиеся в результате совмещения ферромагнитных и неферромагнитных ферритов (например, ZnО . Fe2O3 и NiO . Fe2O3). При этом значительно улучшаются магнитные свойства, что объясняется снижением точки Кюри до температур, превышающих лишь на 50 — 100° рабочую температуру изделий, а вблизи точки Кюри магнитная проницаемость ферромагнитного материала резко возрастает.

Ферриты обладают высоким удельным электрическим сопротивлением (в 104 — 1012 раз больше, чем металлы), что приводит к малым потерям на вихревые токи.

Ферриты широко используются в современной радиотехнической аппаратуре, в автоматике, телемеханике.

Радиолюбители в своей практике имеют дело почти всегда с сердечниками из магнитомягких ферритов, применяя их в высокочастотных (ВЧ) катушках, дросселях и трансформаторах, в магнитных антеннах, в трансформаторах строчной развёртки и отклоняющих системах телевизоров, в трансформаторах преобразователей постоянного напряжения и т.д.

Обозначение марки феррита состоит из букв и одного-двух чисел. В обозначении марки магнитомягкого феррита, предназначенного для применения на частотах выше 5 МГц, имеются буквы ВЧ (высокочастотный), а предназначенных для работы на более низких частотах — буква Н (низкочастотный). Вторая буква Н и М означает никель-цинковый или марганец-цинковый феррит соответственно. Дополнительно в обозначении марки может быть буква С — феррит для работы в сильных магнитных полях (где магнитная индукция более 0, 05 — 0, 1 Т, например, в выходных трансформаторах строчной развёртки телевизоров) или буква И — специальный феррит для работы в импульсных магнитных полях. Отсутствие третьей, дополнительной буквы указывает на то, что феррит предназначен для работы в слабых синусоидальных полях, например, в катушках контуров радиоприёмников.

Число впереди букв указывает среднее значение начальной магнитной проницаемости феррита. После букв может стоять (не обязательно) число или буква для обозначения феррита по некоторым свойствам. Например, 2000НМ, 1200НН, 30ВЧ2, 55НН1.

Ферриты можно приклеивать к металлическим поверхностям и склеивать между собой. Разумеется, ферриты притягиваются магнитом.

Изделия из ферритов.

Изделия из ферритов.
