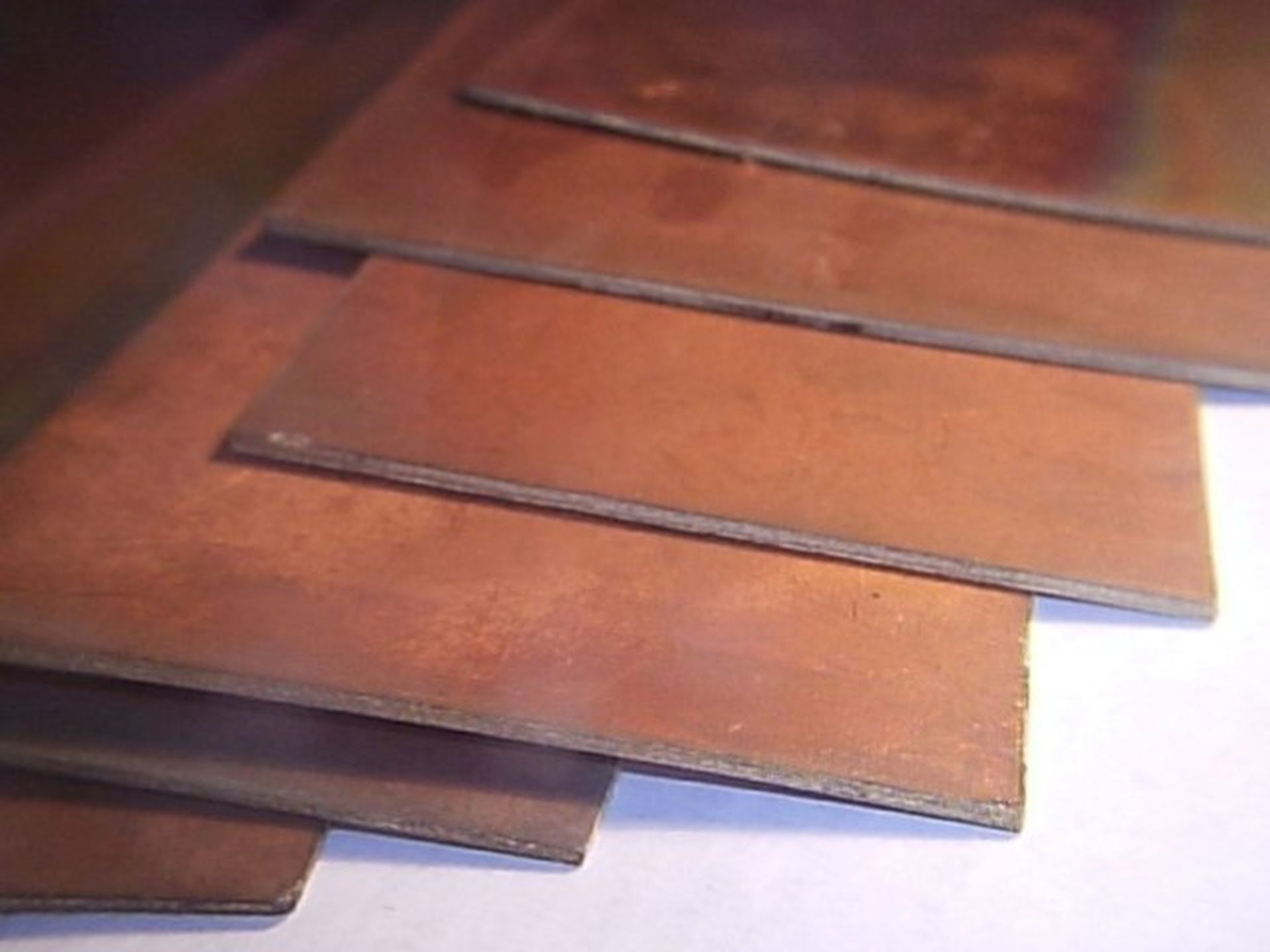

Фольгированный гетинакс.

Двухсторонний фольгированный гетинакс.

Гетинакс — слоистый прессованный материал, состоящий из целлюлозной бумаги, пропитанной резольной смолой (прессуются параллельно уложенные слои бумаги).

Для получения гетинакса бумагу пропитывают либо раствором резольной смолы (лаковый метод), либо расплавленной смолой под давлением. По второму способу резольную смолу смешивают с бумажной массой в процессе изготовления самой бумаги (рольный метод).

Для повышения механической прочности гетинакса проводят облицовку его хлопчатобумажной тканью.

Модификацией гетинакса является фольгированный гетинакс, облицованный с одной или двух сторон слоем медной фольги толщиной 0, 05 мм. Из фольгированного гетинакса изготовляют печатные платы для различных радиотехнических устройств.

Гетинакс — один из первых слоистых пластических материалов, нашедших применение в электротехнике в качестве электроизоляционного и конструкционного материала; применяется также в машиностроении (для изготовления шестерён, роликов и трубок и прокладочных материалов), в мебельном производстве и т.д.

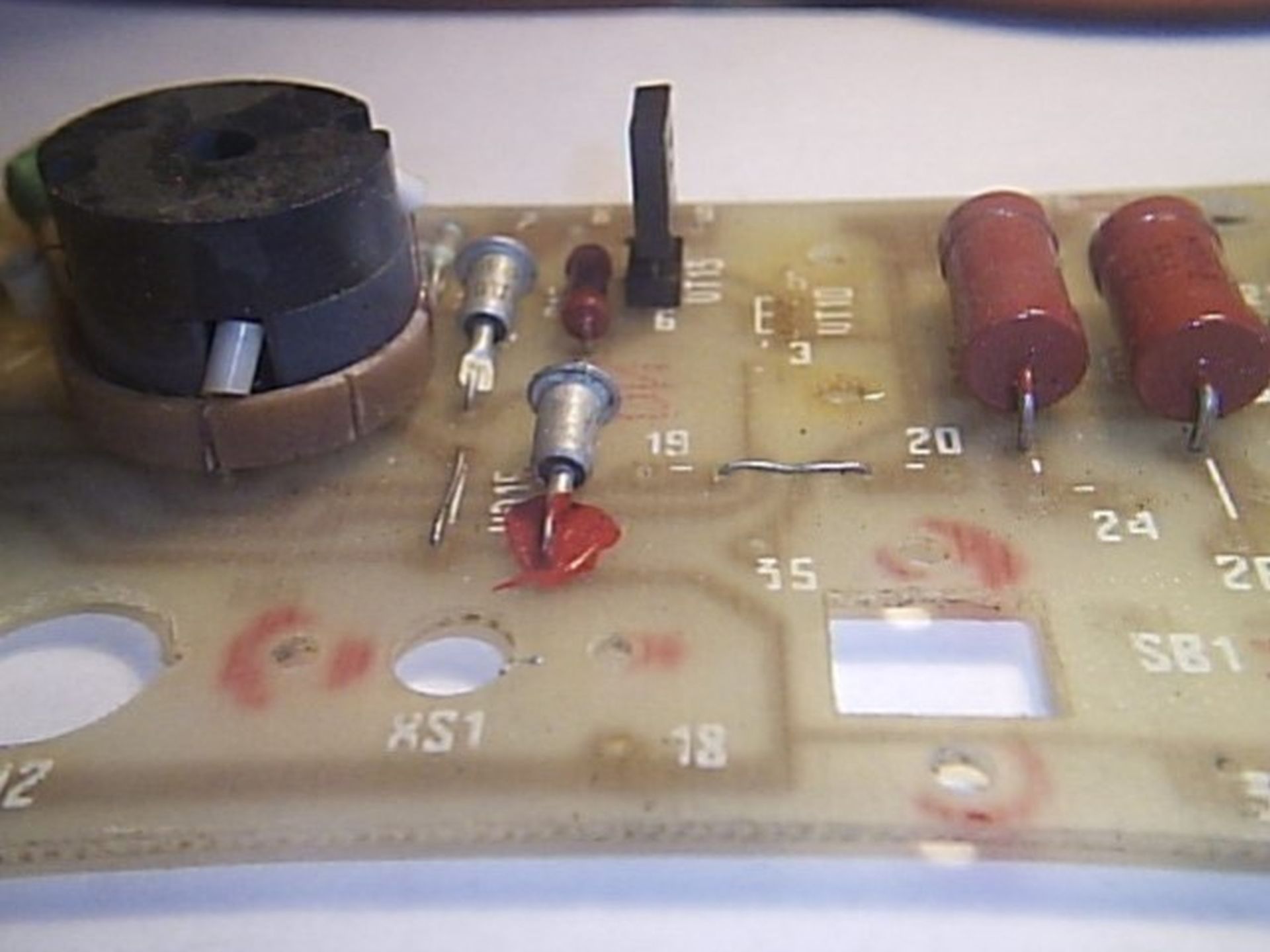

Печатная плата из одностороннего фольгированного гетинакса.

Печатная плата из одностороннего фольгированного гетинакса.

На нижней стороне видны медные дорожки.

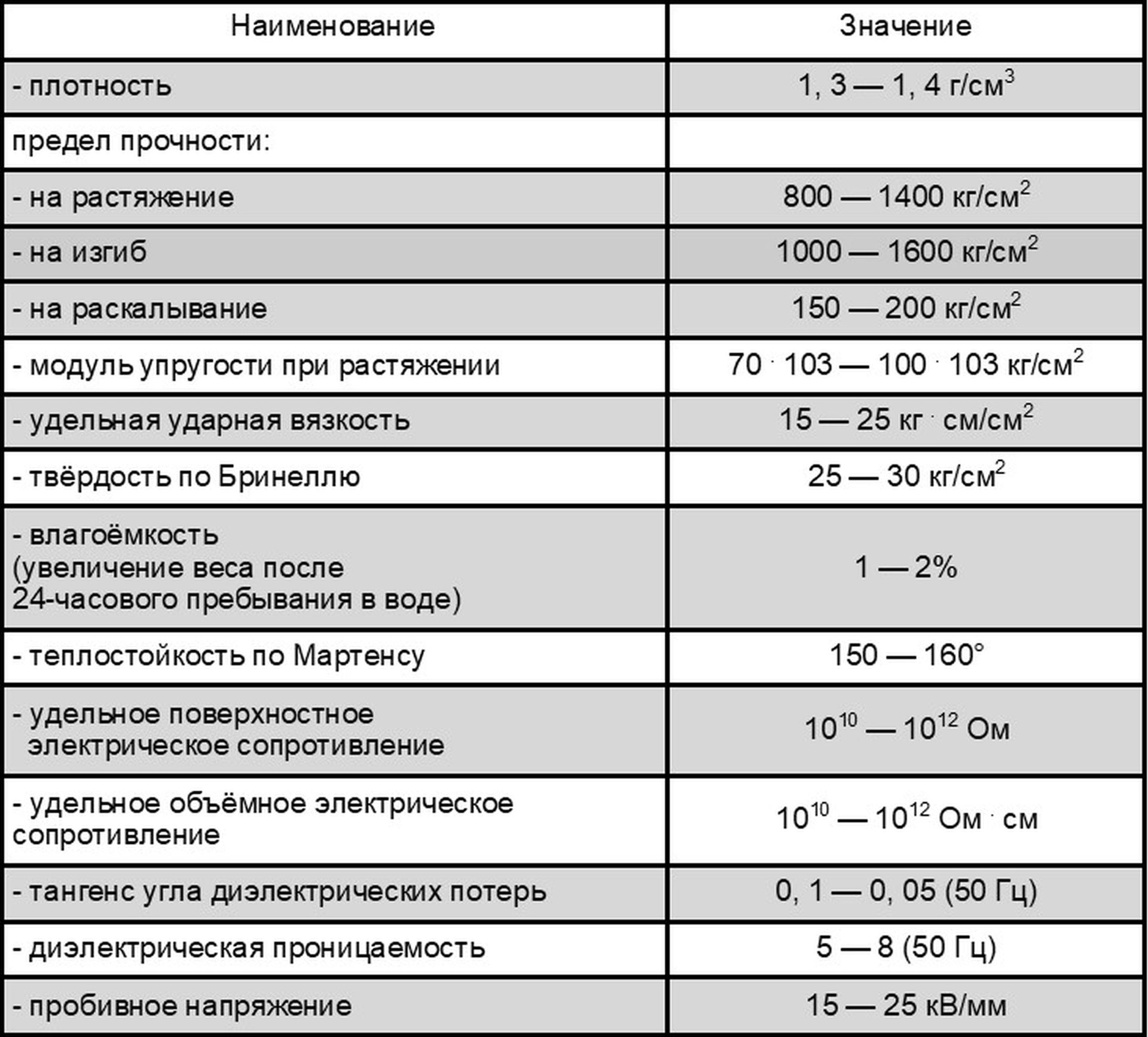

Показатели некоторых свойств гетинакса

SiteHeart

Наименование

Значение

- плотность

1, 3 — 1, 4 г/см3

предел прочности:



- на растяжение

800 — 1400 кг/см2

- на изгиб

1000 — 1600 кг/см2

- на раскалывание

150 — 200 кг/см2

- модуль упругости при растяжении

70 . 103 — 100 . 103 кг/см2

- удельная ударная вязкость

15 — 25 кг . см/см2

- твёрдость по Бринеллю

25 — 30 кг/см2

- влагоёмкость

(увеличение веса после

24-часового пребывания в воде)

1 — 2%

- теплостойкость по Мартенсу

150 — 160°

- удельное поверхностное

  электрическое сопротивление

1010 — 1012 Ом

- удельное объёмное электрическое    сопротивление

1010 — 1012 Ом . см

- тангенс угла диэлектрических потерь

0, 1 — 0, 05 (50 Гц)

- диэлектрическая проницаемость

5 — 8 (50 Гц)

- пробивное напряжение

15 — 25 кВ/мм
