|
Полистирол |
|
© П.М.В., 2006 — 2014 |
|
КОНЕЦ |
|
Полистирол — это высокомолекулярный карбоцепной полимер линейного строения. Получается в промышленности полимеризацией стирола по радикальному механизму блочным, суспензионным и эмульсионным методами. Полистирол обладает слабой полярностью, что обусловливает его высокие диэлектрические свойства, мало зависящие от температуры и частоты тока; растворим в ароматических углеводородах, кетонах, эфирах и альдегидах; набухает в бензине и керосине; нерастворим в спиртах; стоек к воде, кислотам и щелочам. Свойства блочного полистирола приведены здесь (свойства эмульсионного и суспензионного полистирола почти не отличаются от свойств блочного). Блочный и суспензионный полистиролы обладают высокой прозрачностью, бесцветны, окрашиваются в любые цвета. Широко применяются для изготовления плёнки и конструктивных изделий, используемые как высокочастотные диэлектрики, а также для изготовления изделий широкого технического и бытового назначения. Блочный и суспензионный полистиролы перерабатывают в изделия чаще всего литьём под давлением при 180-200°С и удельном давлении 1000-1200 кг/см2 и экструзией при 180-200°. Эмульсионный полистирол очень плохо перерабатывается литьём под давлением; изделия из него имеют желтоватый оттенок. Поэтому его применяют в основном для изготовления пенистых изделий и облицовочных плиток. Недостаток полистиролов — невысокие механическая прочность и теплостойкость. О методах получения пенополистиролов и их свойствах смотрите здесь. Сополимеры стирола с полярными мономерами (акрилонитрилом, метилметакрилатом и другими) обладают более высокими, чем полистирол, физико-механическими показателями и нашли широкое практическое применение. Диэлектрические свойства таких сополимеров уступают гомополимеру. Сополимеры стирола с малополярными мономерами (α-метилстиролом, β-винилнафталином и другими) обладают более высокой теплостойкостью, чем полистирол, и высокими диэлектрическими свойствами; их механические показатели почти равноценны полистиролу. Многие из таких сополимеров широко используют в технике как высокочастотные диэлектрики. Из полимеров производных стирола наибольшее практическое применение приобрели поли-n-хлорстирол, поли-2, 5-дихлорстирол и полиметилстирол, обладающие высокими диэлектрическими свойствами и более высокой теплостойкостью, чем полистирол. Тангенс угла диэлектрических потерь у поли-n-хлорстирола при температуре стеклования (~ 110°) достигает 10-3. Диэлектрические свойства полидихлорстирола не зависят от частоты тока и температуры. Механические показатели у поли-n-хлорстирола и особенно у полидихлорстирола ниже, а у полиметилстирола такие же, как у полистирола. Благодаря наличию хлора в молекуле поли-n-хлорстирола и полидихлорстирола изделия из этих полимеров более огнестойки, чем полистирол. Для повышения механической прочности изделий из поли-n-хлорстирола применяют наполнители: кварцевую муку, асбест и другие. Полимеры хлорпроизводных стирола перерабатываются преимущественно литьём под давлением при 240-260° и удельном давлении 1000-1200 кг/см2. Рекомендуется предварительный подогрев пресс-форм до 65-70°С. Полиметилстирол перерабатывают аналогично полистиролу. Блоксополимеры и привитые сополимеры на основе стирола получают химическими и механохимическими методами. Они отличаются от полистирола высокой прочностью и эластичностью. Их называют обычно «ударопрочный полистирол». Различные марки такого полистирола обрабатывают в изделия литьём под давлением и экструзией (преимущественно в листы и трубы); из листов вакуумным формованием изготовляют двери и внутренние детали домашних холодильников, корпуса телевизоров, магнитол, компьютеров, сантехническое оборудование и т.д. |
|

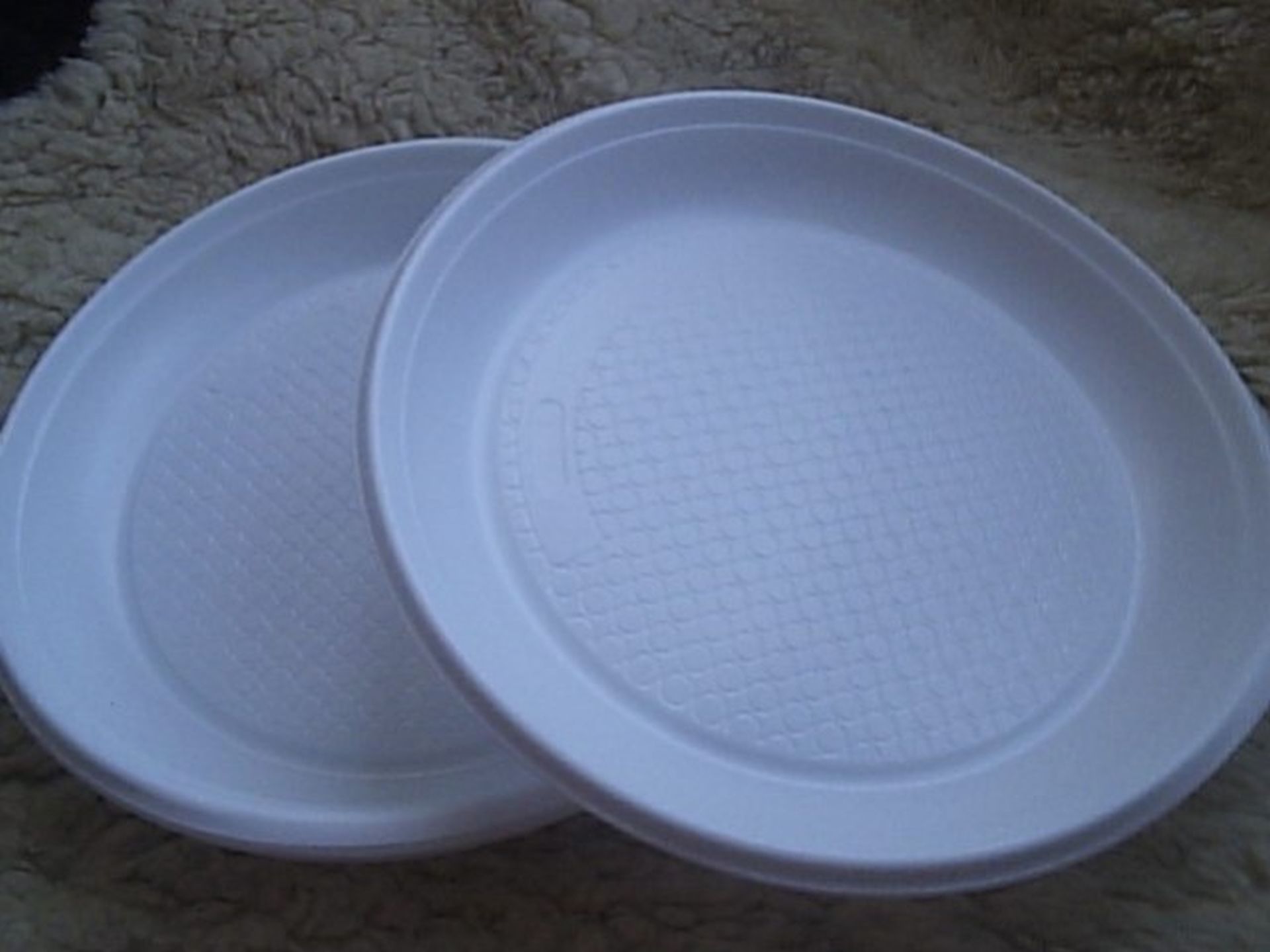

Одноразовые тарелки. |
|

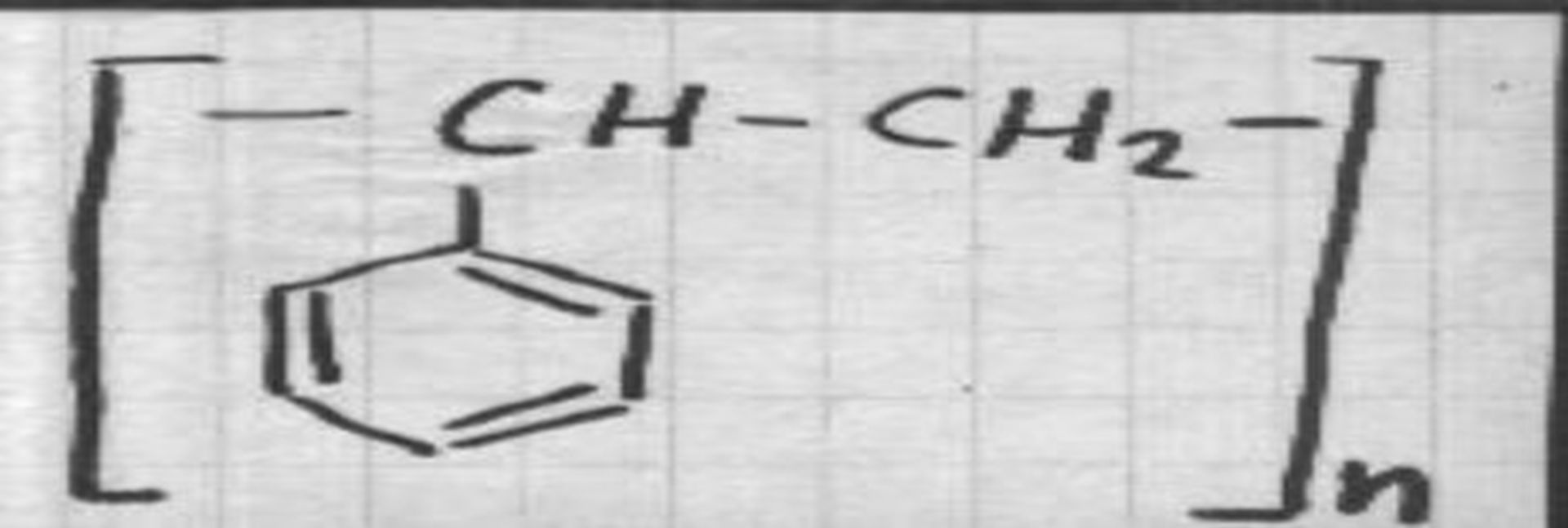

Полистирол. |
