Как устроен электрический паяльник



© П.М.В., 2006 — 2014

КОНЕЦ

Паяльники могут быть изготовлены напряжением 12, 24, 36, 127 и 220 В и мощностью 5, 10, 15, 20, 30, 40, и 100 Вт.

Устройство паяльника.

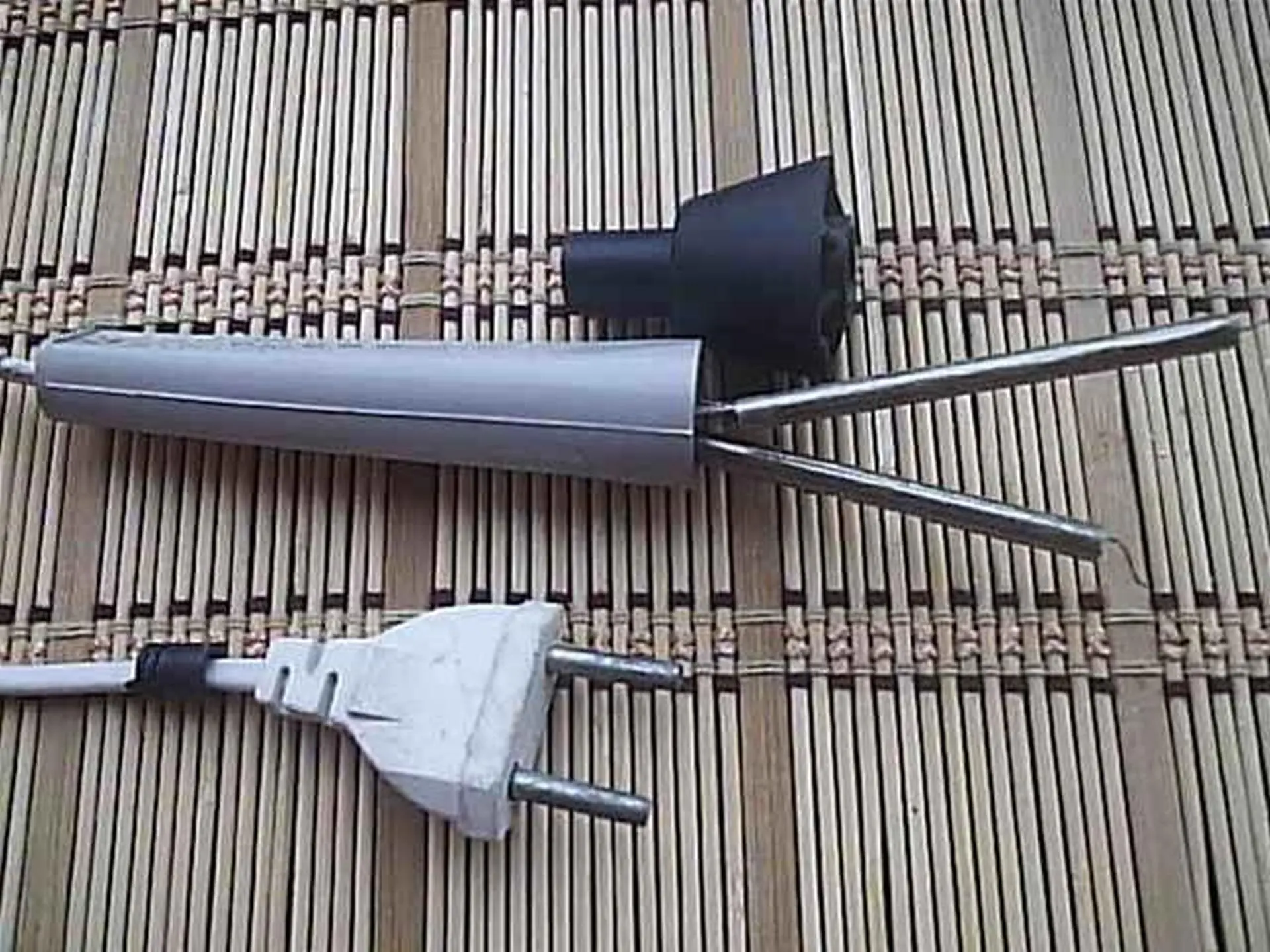

Пластмассовая ручка, шнур питания и проводники в слюдяных изоляторах.

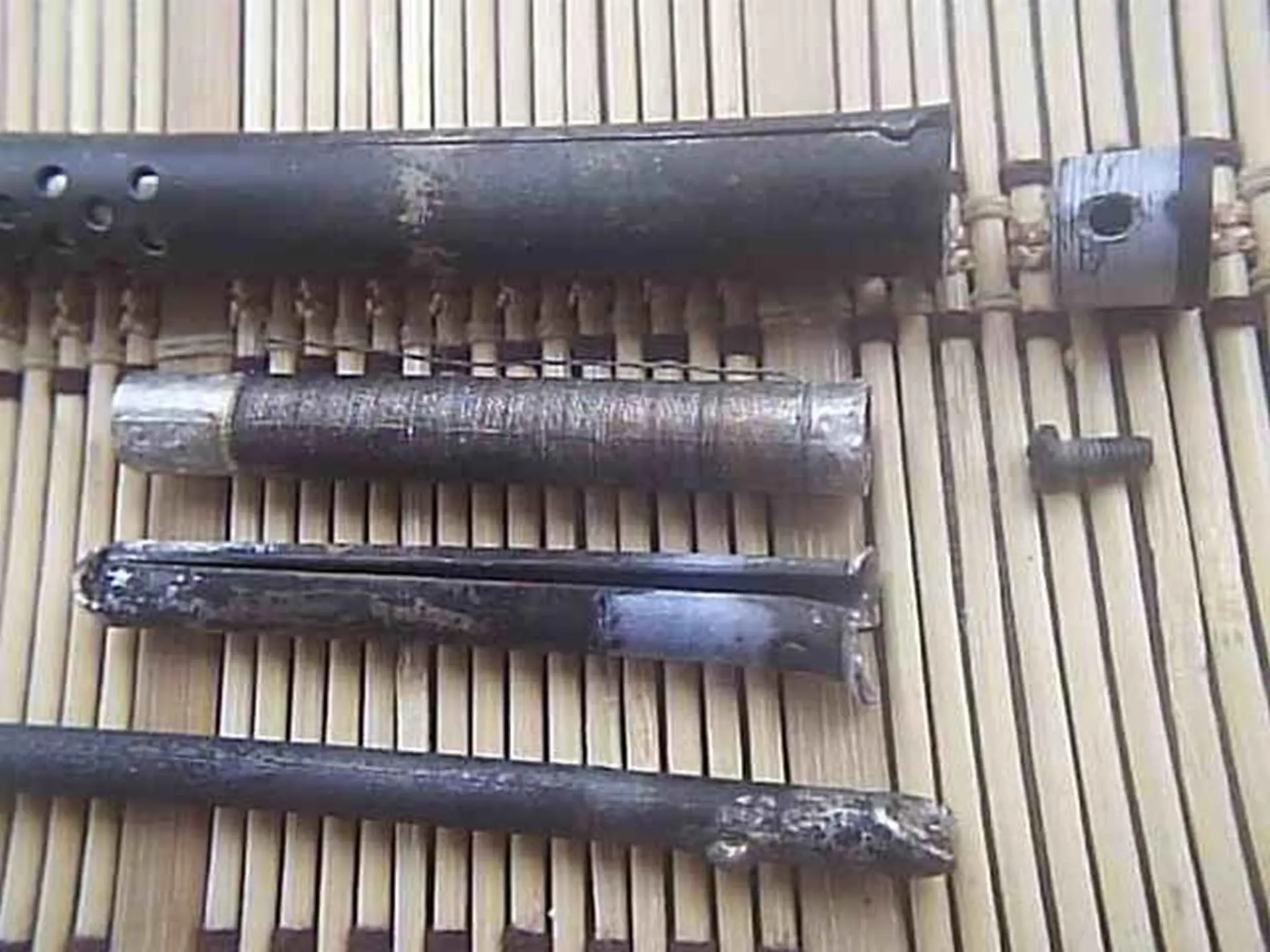

Металлическая трубка, в которую вставляется нагревательный элемент (слюдяная трубка с намотанной на ней нихромовой спиралью), держатель жала паяльника и жало (медный стержень). Концы нихромовой спирали нагревателя присоединяются к шнуру питания.

SiteHeart
Электрический паяльник.Устройство паяльника.

Конструкция электрического паяльника. 1 — шнур для соединения с источником питания; 2 — проводники в слюдяных изоляционных трубках; 3 — нагревательный элемент; изолирован от металлической трубки и держателя жала с помощью слюды; 4 — жало паяльника (медный стержень).

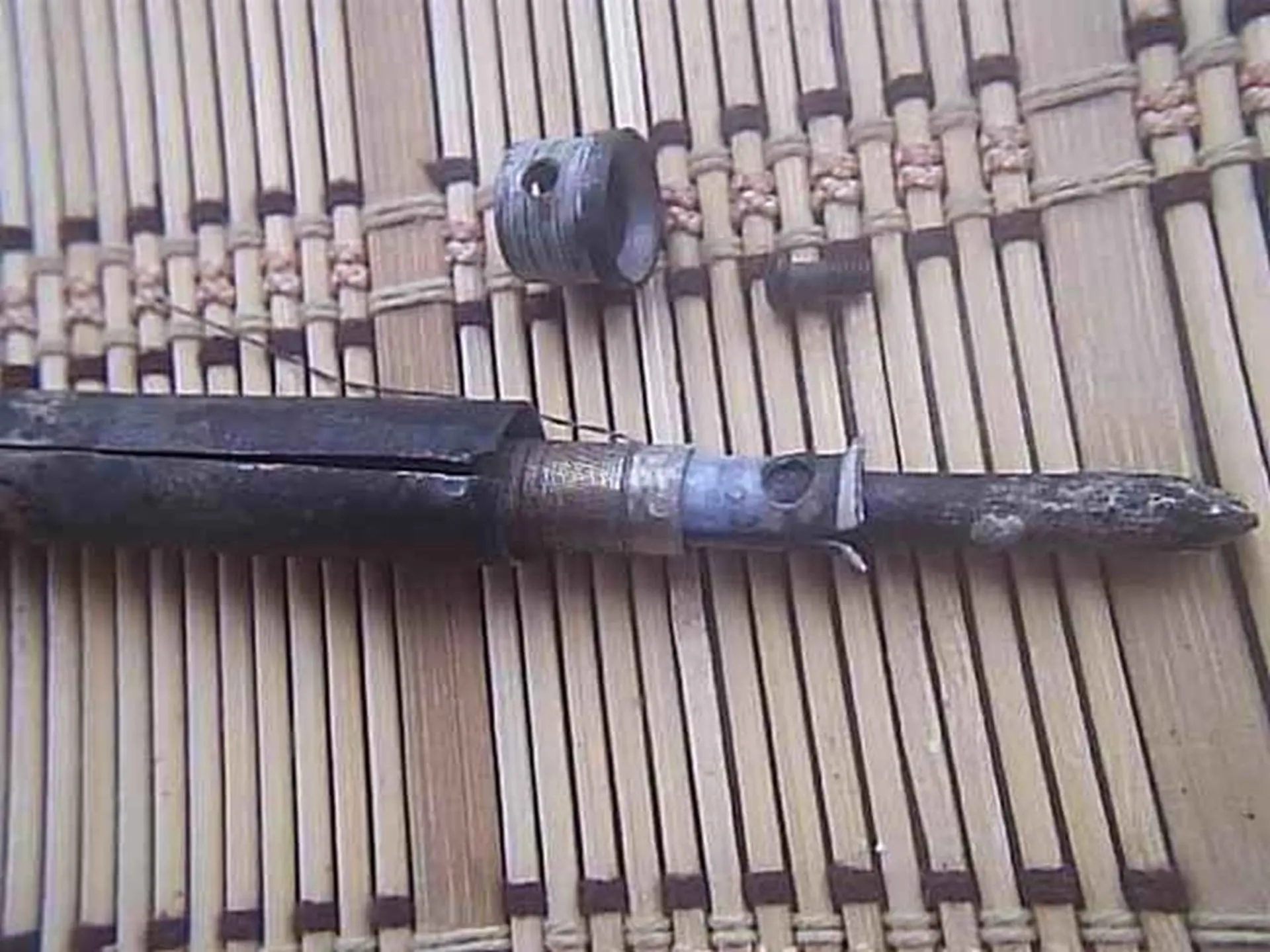

Детали вставлены друг в друга.

Устройство паяльника.
