Пульверизатор — это аппарат для распыления жидкости.

Принцип действия основан на разности давлений внутри сосуда и снаружи. Жидкость из сосуда поднимается по трубке, если давление в ней меньше атмосферного или же, если в сосуде, наполненном жидкостью и снабжённом выходящей наружу трубкой, давление больше атмосферного.

Простейший пульверизатор состоит из двух узеньких трубок, скреплённых между собой под прямым углом так, что отверстия суженных концов их находятся на очень малом расстоянии друг от друга (отверстие горизонтальной, более широкой трубки расположено немного выше отверстия вертикальной). Вертикальная трубка пропускается в сосуд, а через горизонтальную подаётся струя воздуха. Отгоняя таким образом воздух, находящийся непосредственно над трубкой, вставленной в сосуд, уменьшается давление воздуха в трубке, и поднявшаяся вследствие этого по трубке жидкость, разбрызгивается мелкими капельками.

Ещё один тип  простейшего пульверизатора устроен так: в сосуд через пробку пропущено две трубки, одна из которых доходит почти до дна, а другая заканчивается в верхней части его. На выходящий наружу конец этой трубки надевается резиновый баллон с клапанами, нагнетающий воздух в сосуд. Из-за этого увеличивается давление над поверхностью жидкости и она поднимается по первой трубке. Проходя через узкое внешнее отверстие разлетается мелкими брызгами.

Пульверизаторы широко применяются в технике в виде различного типа форсунок, в медицине, в домашнем обиходе.

Флакон с духами и ручной опрыскиватель.Механизмы пульверизаторов.

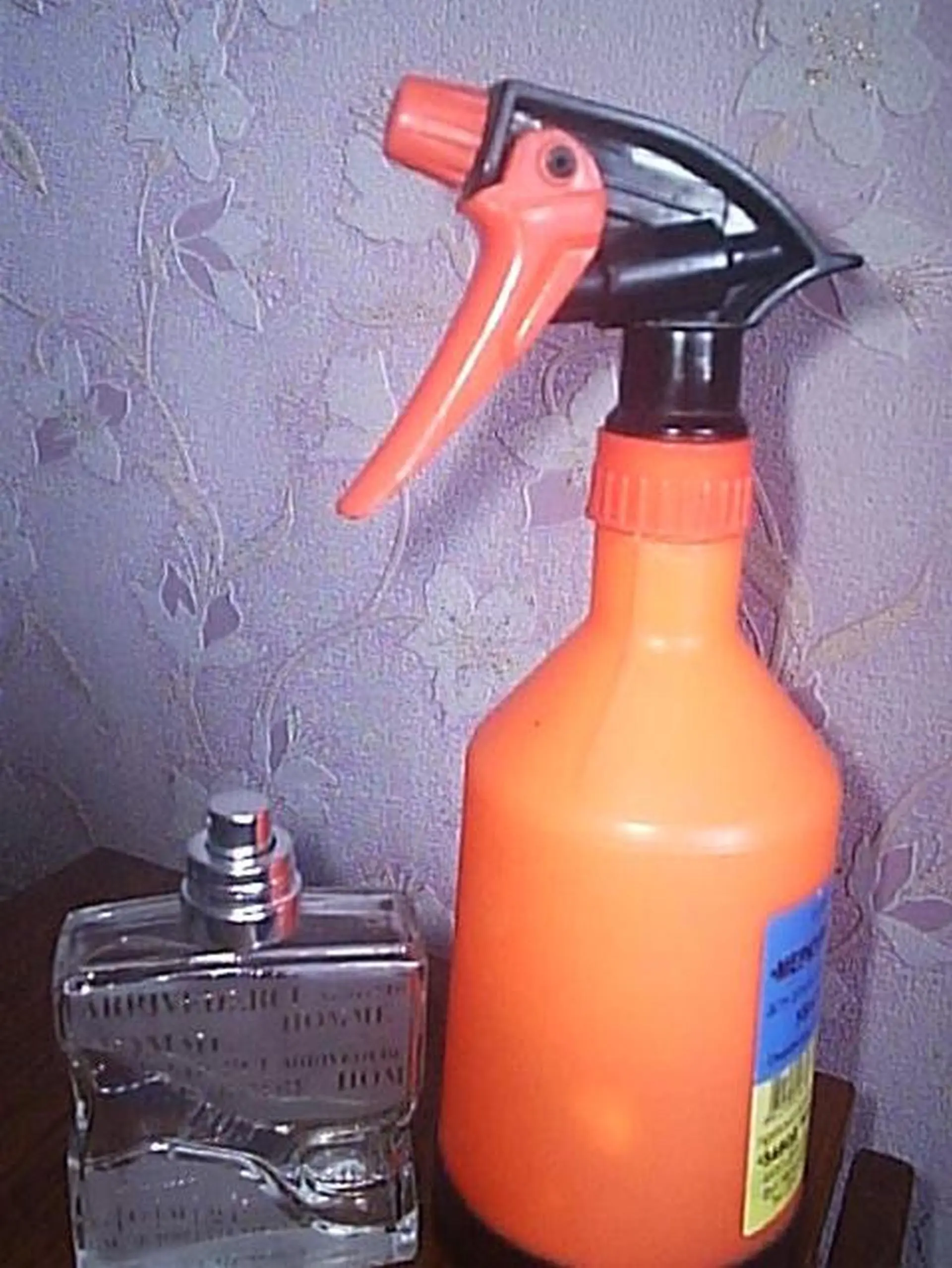

Флакон с духами и ручной опрыскиватель.

Механизмы пульверизаторов.

SiteHeart

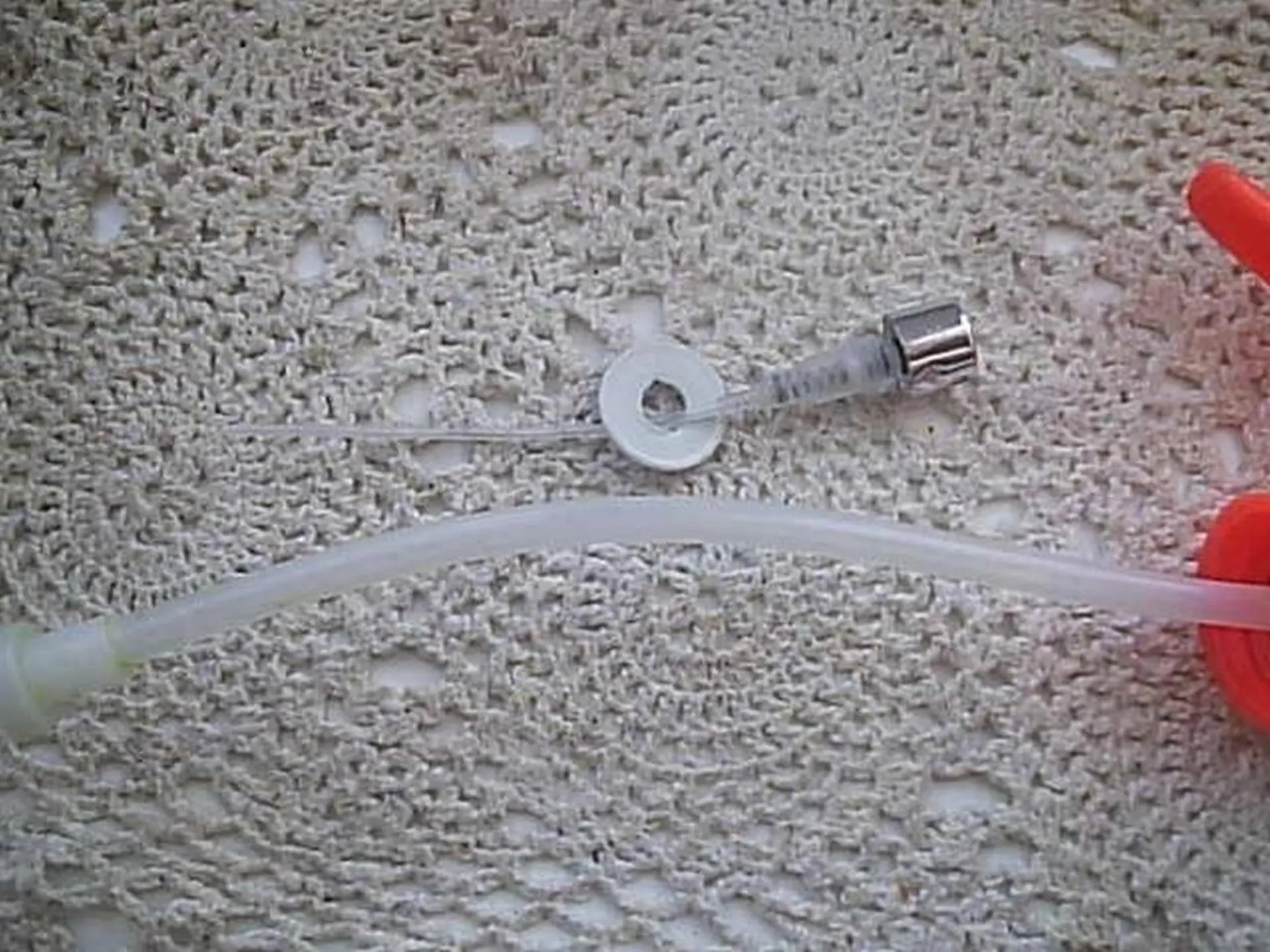

Внутри механизма пульверизатора находятся две пружины.Простейший пульверизатор.

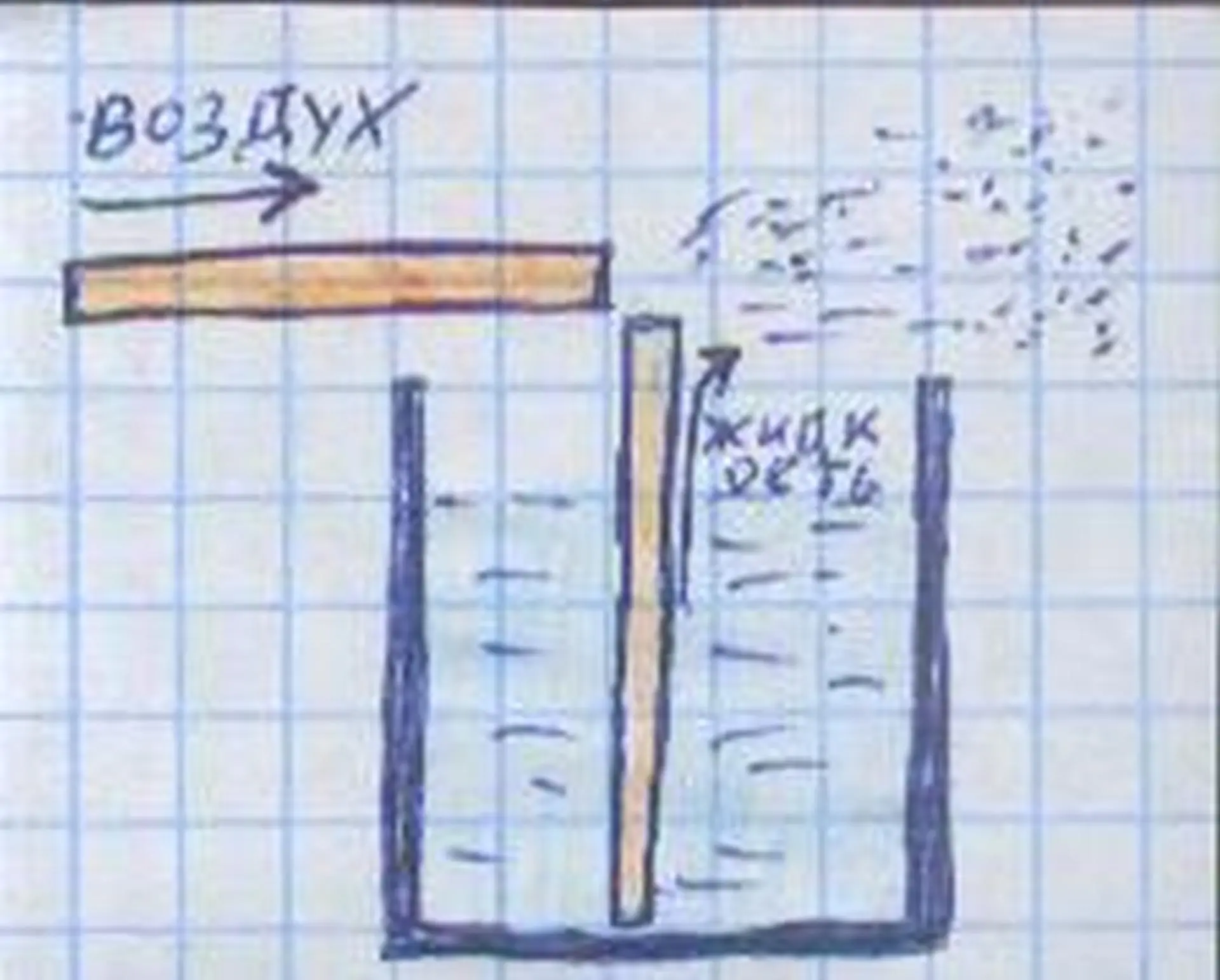

Простейший пульверизатор. Вода поднимается по стоящей в воде трубке и распыляется в воздухе.

Чем быстрее движется воздух, тем большее разрежение создаётся. Так как воздух создаёт разрежение над вертикальной трубкой, то давление в ней падает. Атмосферное давление давит на воду в сосуде и вода поднимается вверх по трубке, выдуваясь в виде мельчайших капелек.

То же самое происходит с бытовыми пульверизаторами, когда мы нажимаем на резиновую грушу или крышку флакона с одеколоном.

Внутри механизма две пружины:

одна подпружинивает крышку, другая — клапан.
