Как устроена гирлянда



© П.М.В., 2006 — 2014

КОНЕЦ

Простая гирлянда состоит из маленьких лампочек типа МН 13,5-0,16. Буквы «МН» в названии означают «миниатюрная»: длина лампочки 24 миллиметра, а вес составляет 2, 5 грамма. Каждая лампа вставлена в цоколь декоративного колокольчика и соединены последовательно между собой (выход первой лампы соединён со входом второй, выход второй соединён со входом третьей и т.д.). Вся конструкция без каких-либо дополнительных приспособлений подключается к сети 220 вольт.

Зная напряжение, на которое рассчитана лампочка, их общее количество, можно узнать какое напряжение выдержит гирлянда в целом. Для этого 13, 5 умножаем на 21 и получаем 283, 5 вольт. А в сети 220 вольт. Значит, лампы работают далеко не в предельном режиме, что увеличивает их срок службы. При этом яркость гирлянды достаточная.

Недостаток один: если перегорит одна из лампочек, то погаснет вся гирлянда (электрическая цепь-то разорвётся); нужно будет подряд все лампы выкручивать, проверять омметром и закручивать назад.

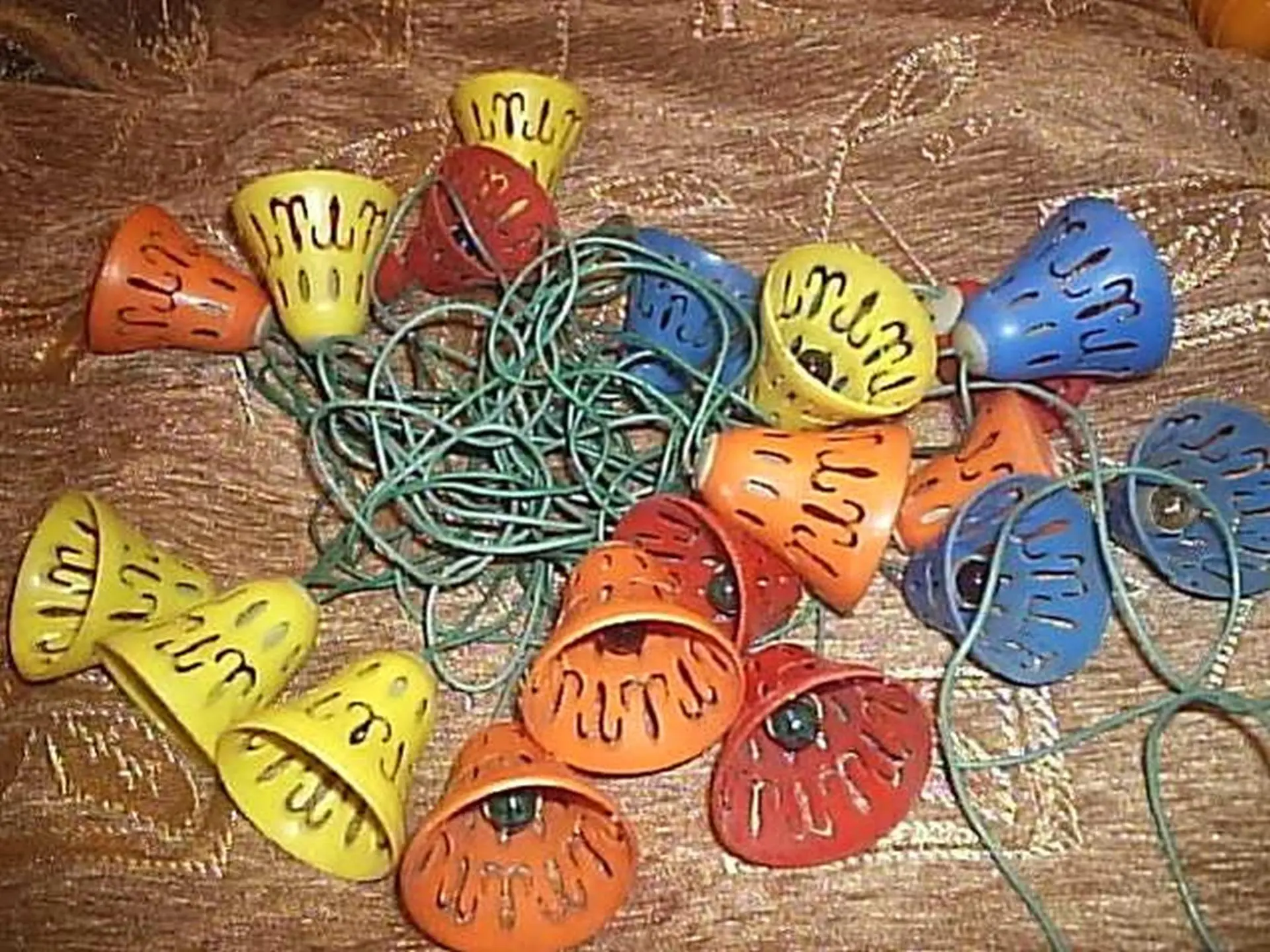

Новогодняя гирлянда.

Новогодняя гирлянда.

SiteHeart
Звено гирлянды.

Звено гирлянды. В центре колокольчика находится патрон, в который закручивается лампочка.

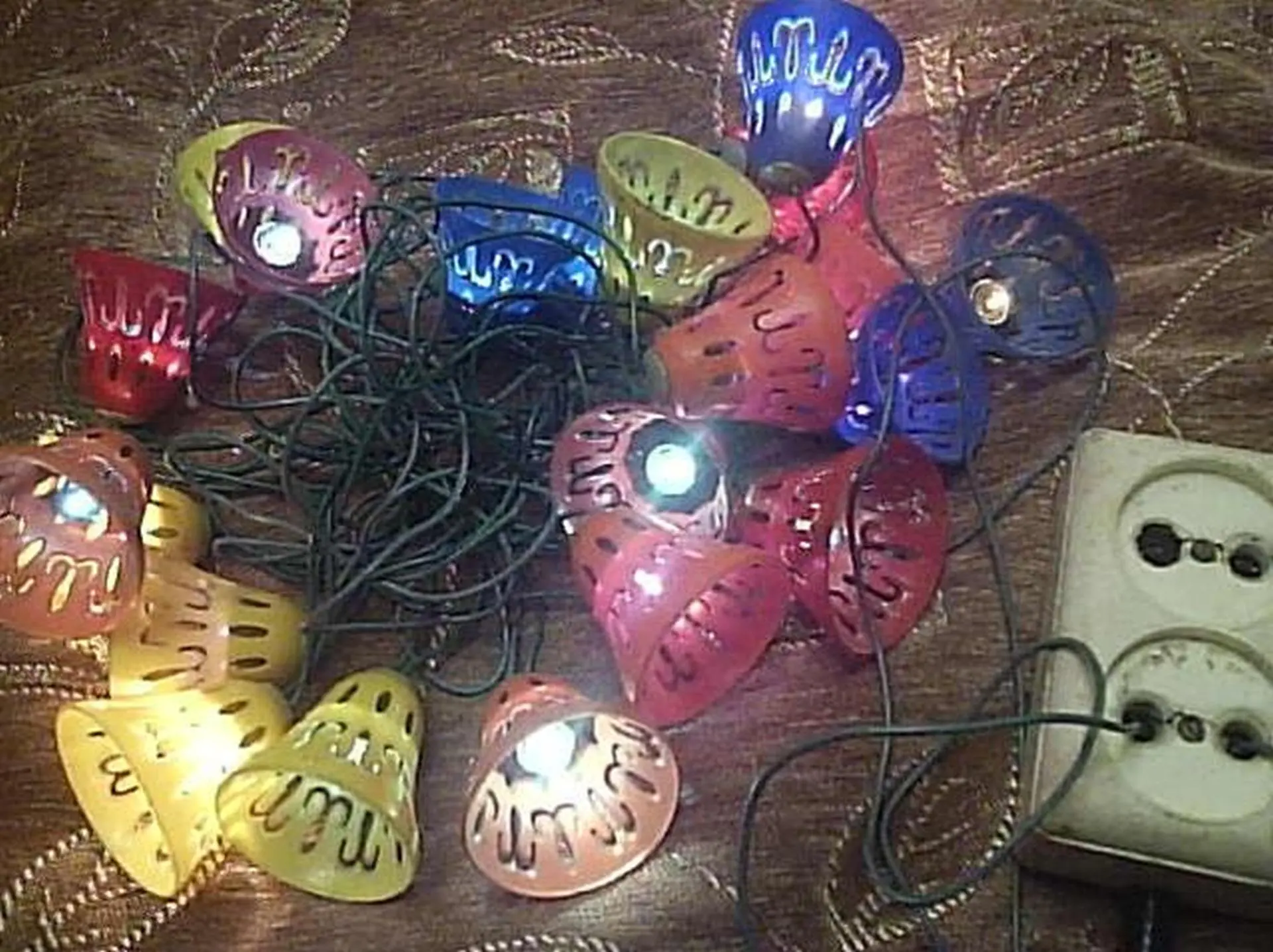

Гирлянду включили в сеть.

При включении в сеть лампочки загорелись.

Лампа накаливания 13 вольт.

В гирлянде используется 21 лампа накаливания на 13, 5 вольт 0, 16 ампер.

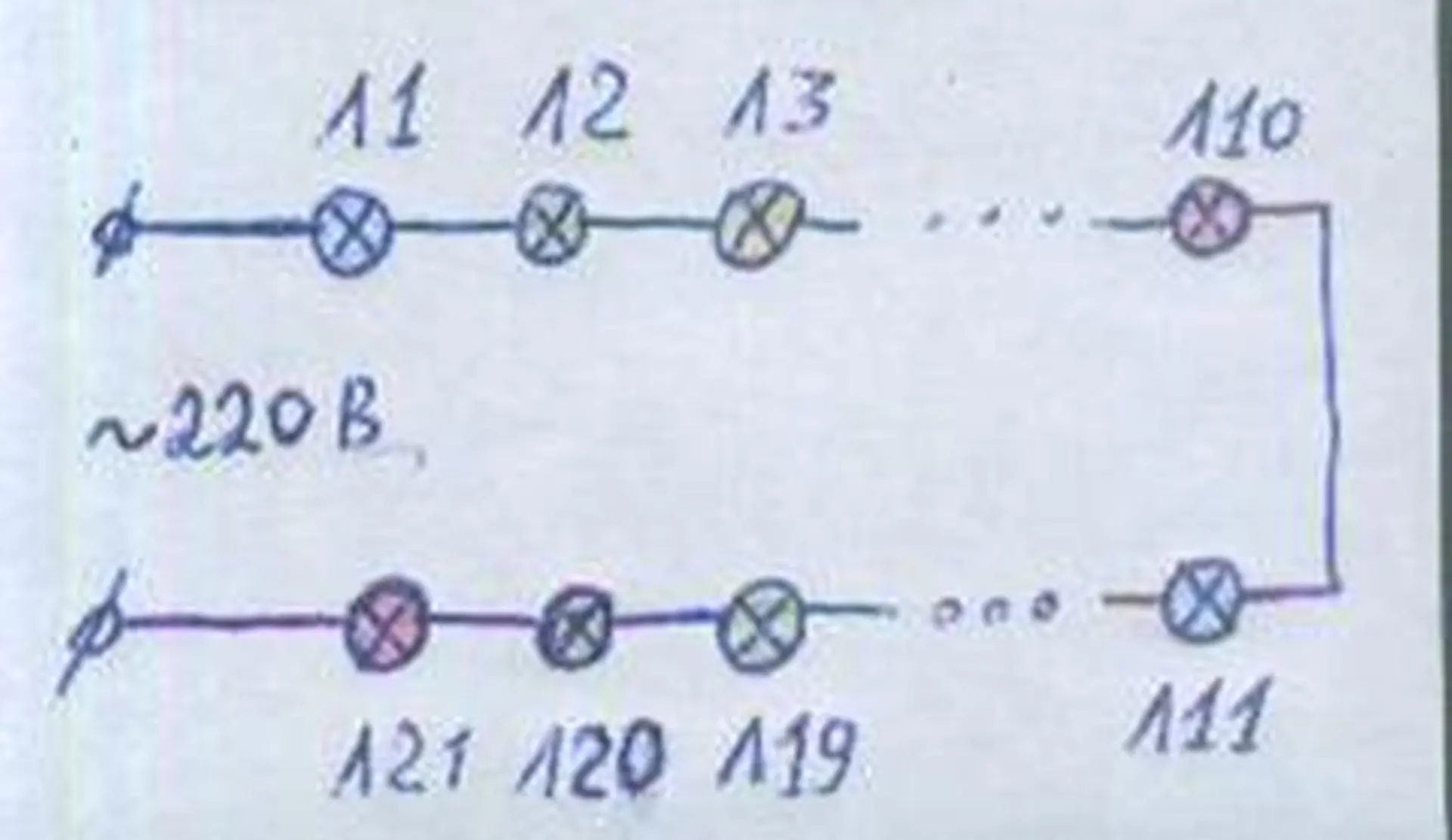

Схема гирлянды.

Схема гирлянды.
