Компас системы Адрианова.

Компас системы Адрианова

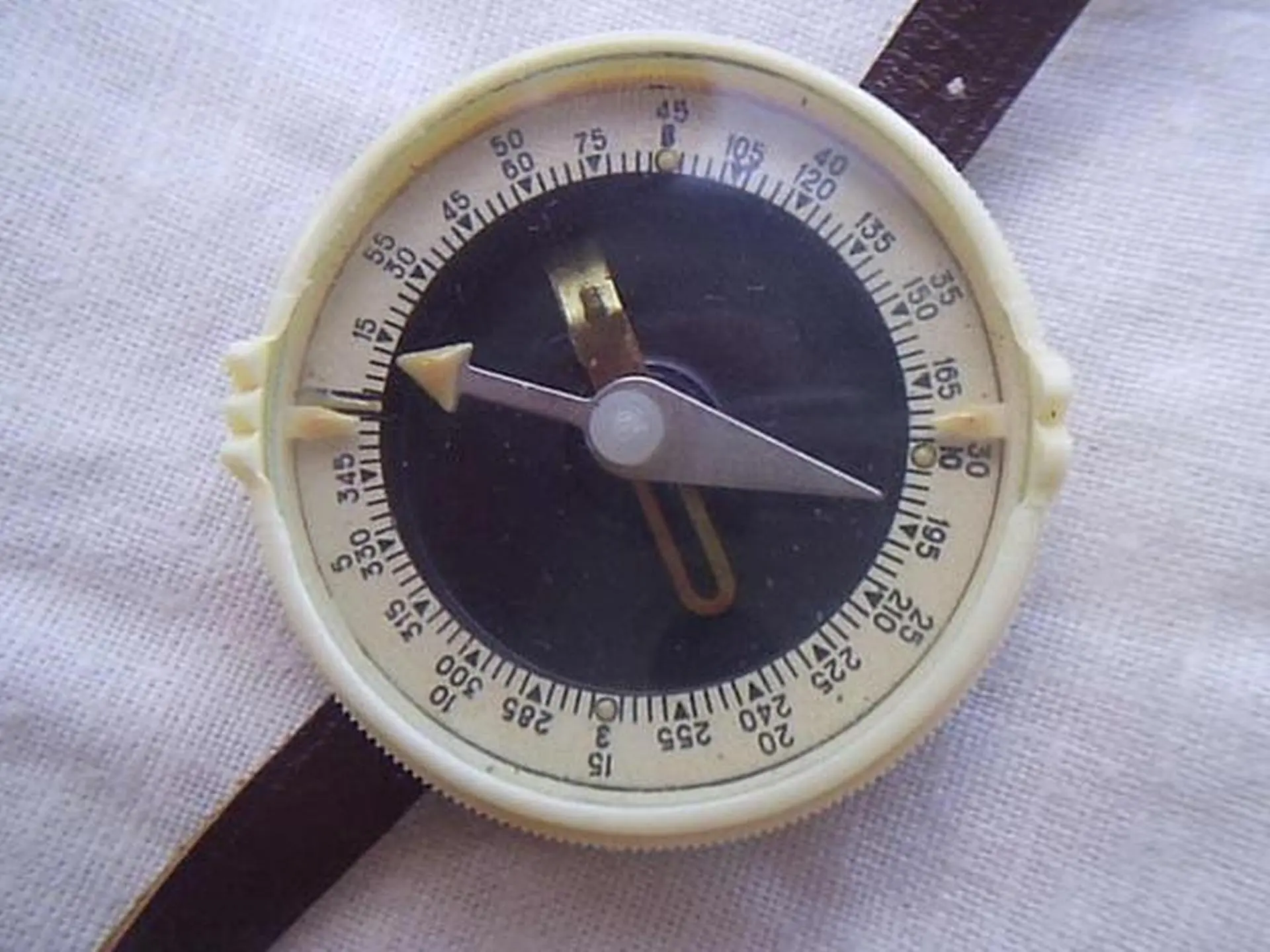

Компас системы Адрианова.

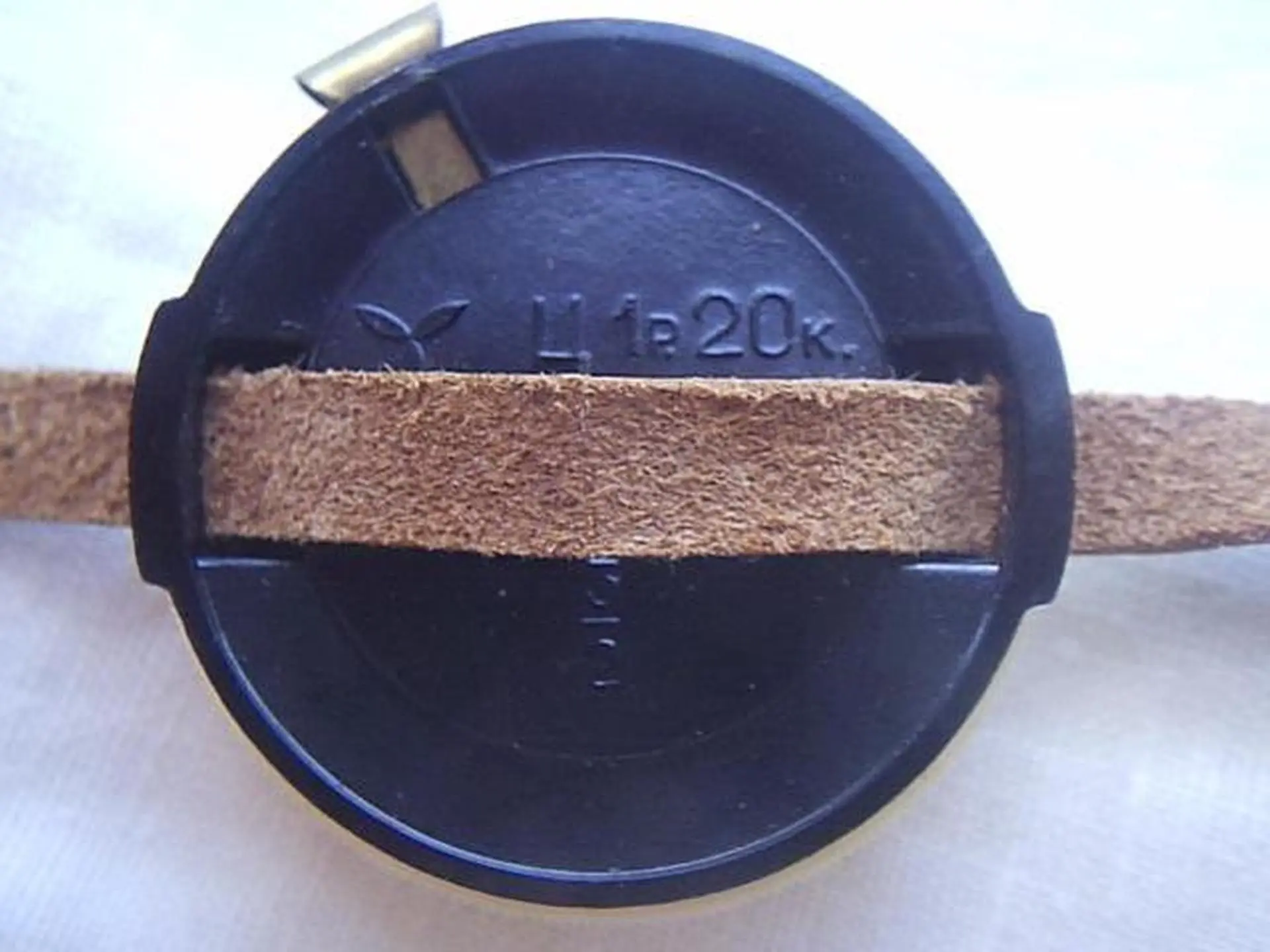

Компас системы Адрианова (вид снизу)

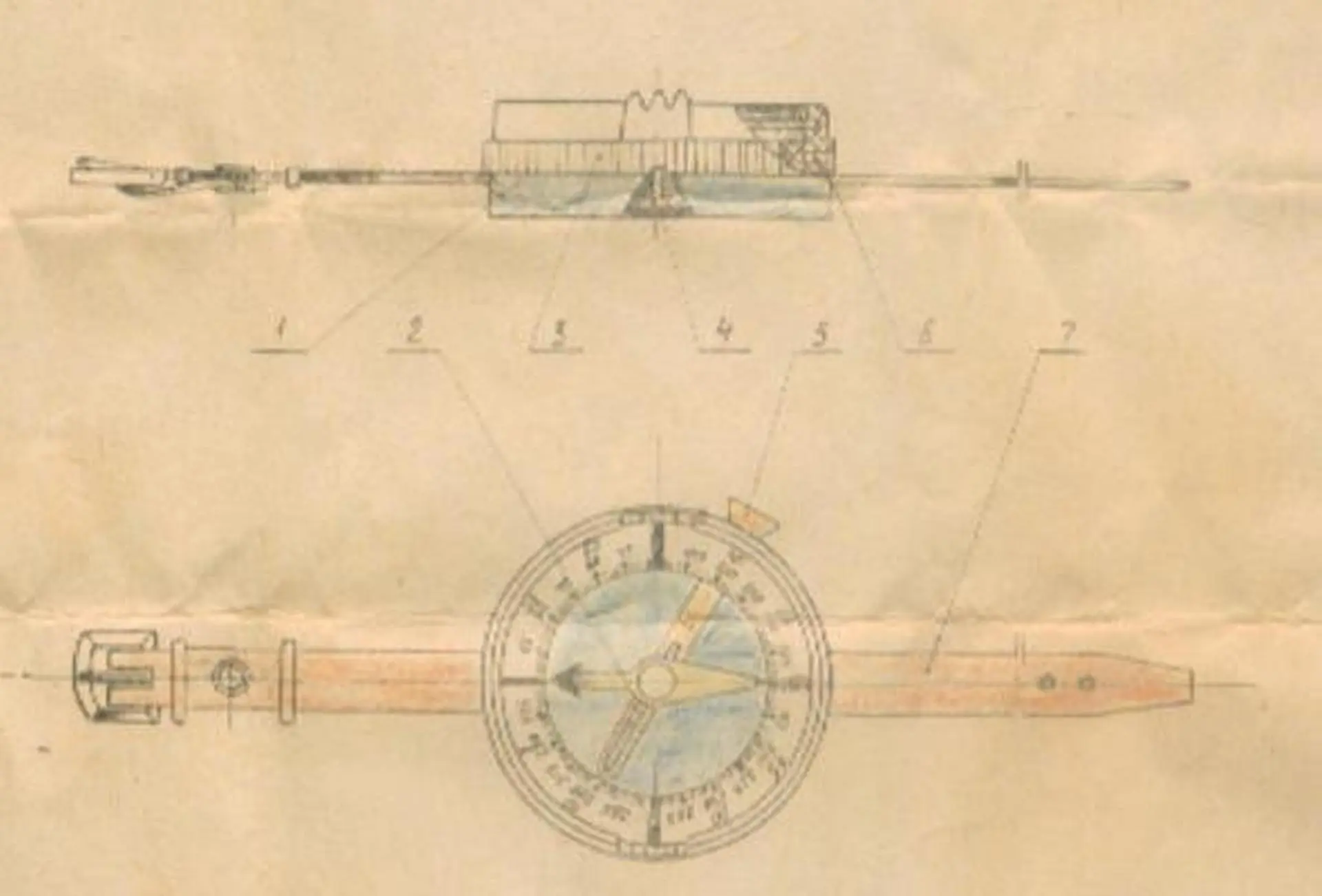

Составные части компаса системы Адрианова.

Составные части компаса системы Адрианова: 1 — корпус; 2 — стрелка в сборе со втулкой и стеклянным подпятником; 3 — кольцо компаса в сборе с завальцованным защитным стеклом; 4 — игла; 5 — арретир; 6 — фиксатор; 7 — ремень

      Компас предназначен для определения сторон горизонта, ориентирования карт и для движения без дорог по заданному азимуту.

      Северный конец компаса, два выступа (указатели) пластмассового кольца и шкала компаса через 90 градусов покрыты светомассой периодического действия, изготовленной из светосостава марки ФКП-03-К, которая имеет период свечения после засвечивания от 2, 5 до 3-х часов. По окончании свечения светомассы её необходимо осветить при помощи любого источника света.


      Перед пользованием компасом его необходимо привести в горизонтальное положение. Затем, если нужно, определить стороны горизонта или же провести ориентирование карты, необходимо вытянуть арретир, который освободит стрелку. После нескольких колебаний северный конец стрелки, имеющий форму равностороннего треугольника и покрытый слоем светомассы, укажет на север. После этого вращением компаса вокруг вертикальной оси нужно совместить северный конец стрелки с нулевым делением шкалы; при этом буквы В, Ю и 3 укажут соответственно направление на восток, юг и запад.

      При движении по заданному азимуту необходимо после придания компасу горизонтального положения повернуть кольцо компаса до совмещения указателей с заданным азимутом движения, причём выступ с прорезью должен быть обращён к себе. Затем вытягивается арретир, который освобождает стрелку. После того, как стрелка успокоится и покажет на север, необходимо, поворачивая компас вокруг вертикальной оси, совместить нулевое деление шкалы с северным концом стрелки.

      Направление через прорезь и средний выступ кольца укажет направление движения.

      По окончании пользования компасом арретир необходимо задвинуть, стрелка при этом будет закреплена.
