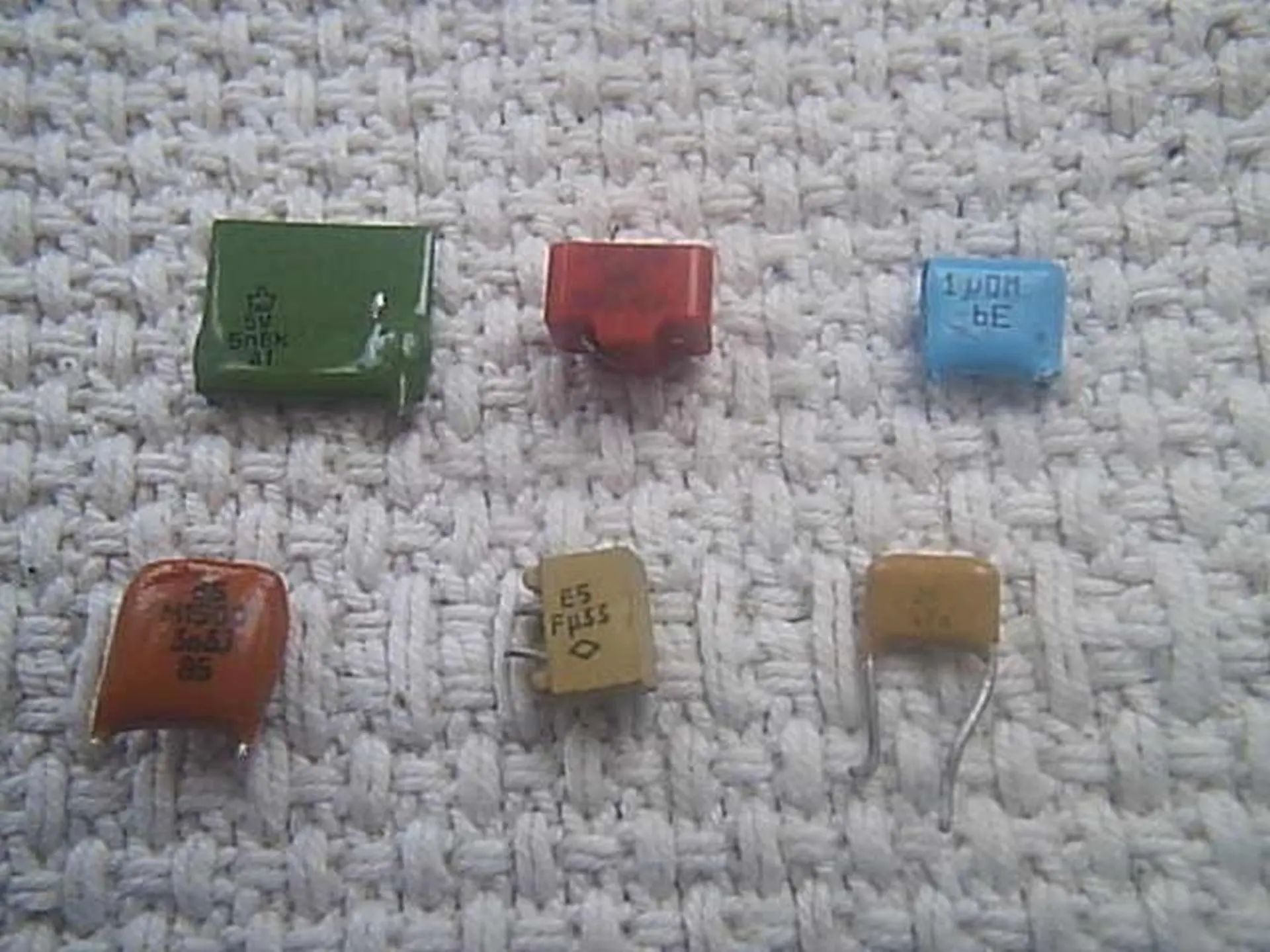

Конденсаторы керамические.

Керамические конденсаторы — “участники” купли-продажи

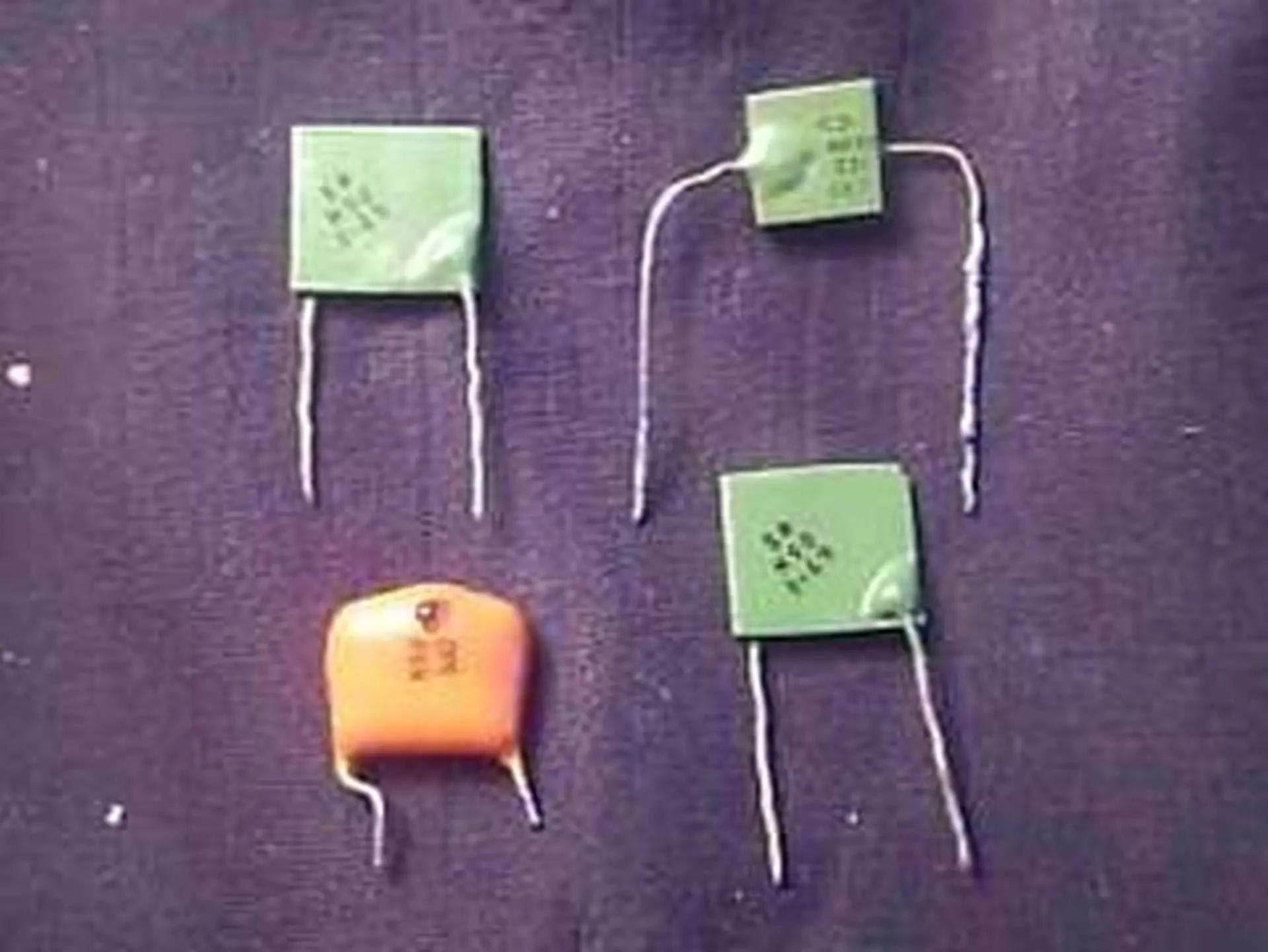

Конденсаторы КМ.

Конденсаторы КМ

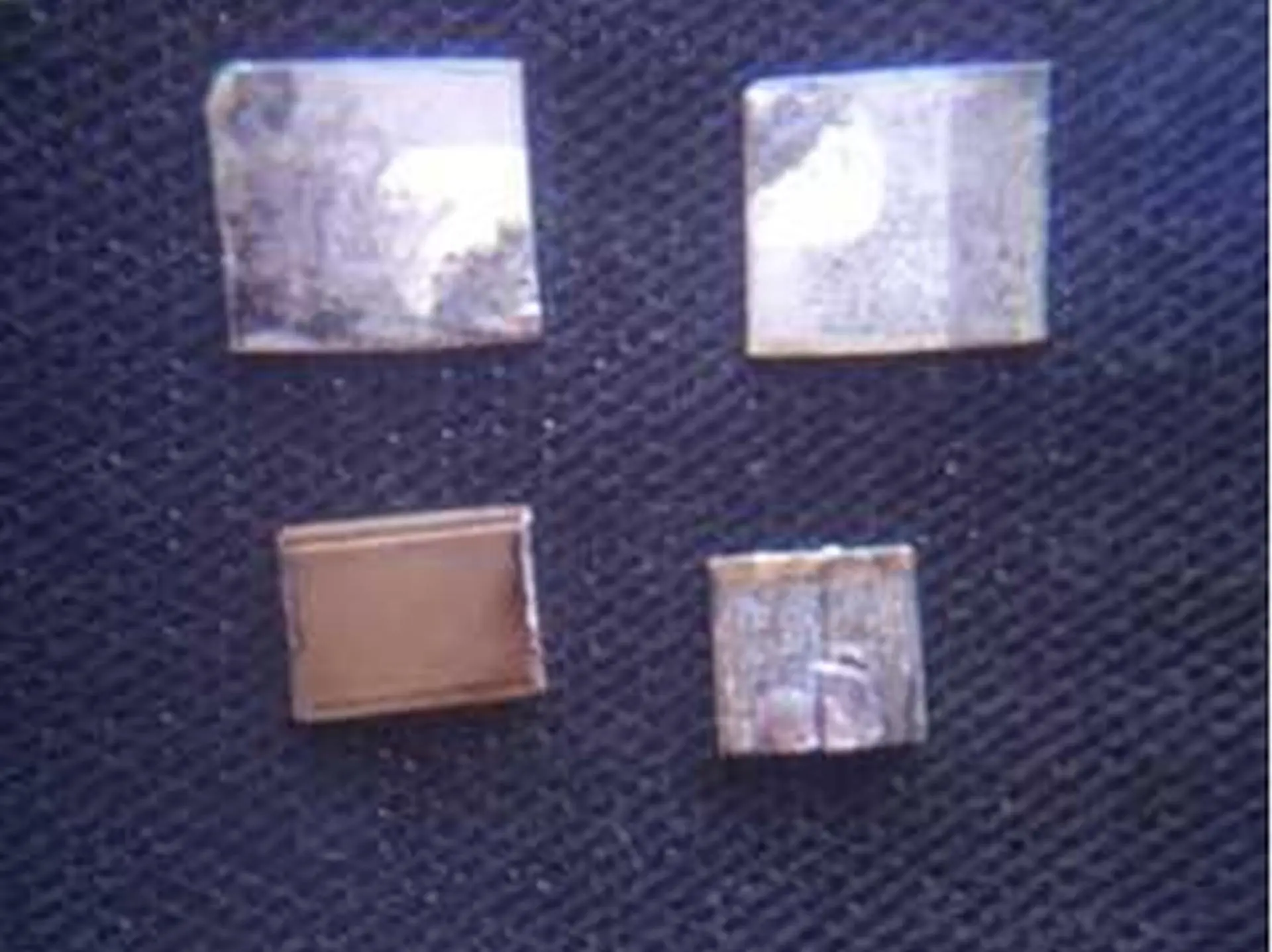

КМ после прокаливания.

КМ после прокаливания

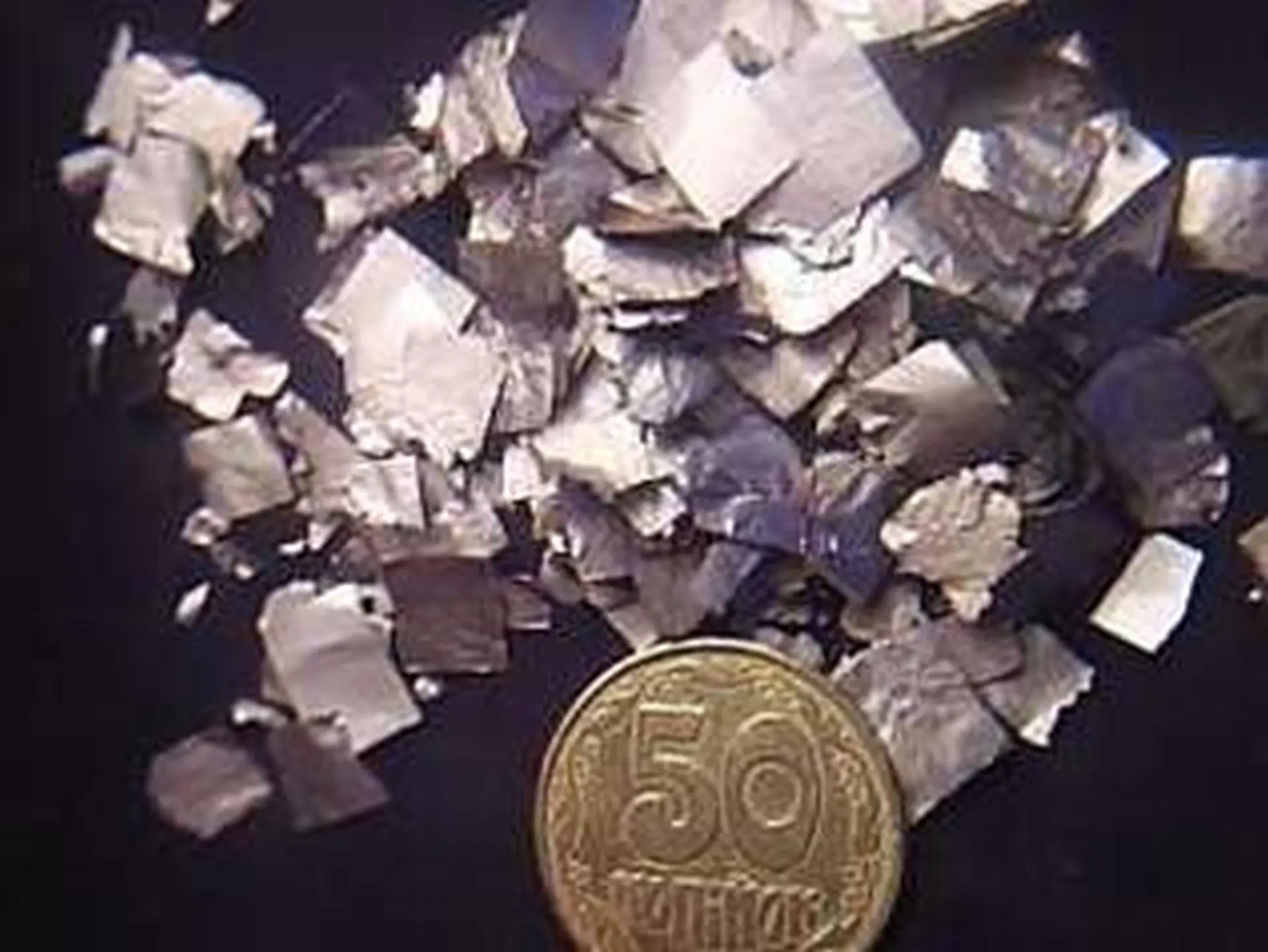

Обкладки конденсаторов КМ.

Обкладки конденсаторов КМ

      Из 100 г. конденсаторов КМ с обрезанными выводами получается (учитывая брак 17% - 18%, в том числе неотделение обкладок от керамического диэлектрика) 3, 7 — 3, 8 г. обкладок. Обкладки представляют собой прямоугольники светло-серого цвета, разлетающиеся от лёгкого ветра. Обкладки состоят в различных пропорциях (в зависимости от ТКЕ) из Pt-Pd-Ag.

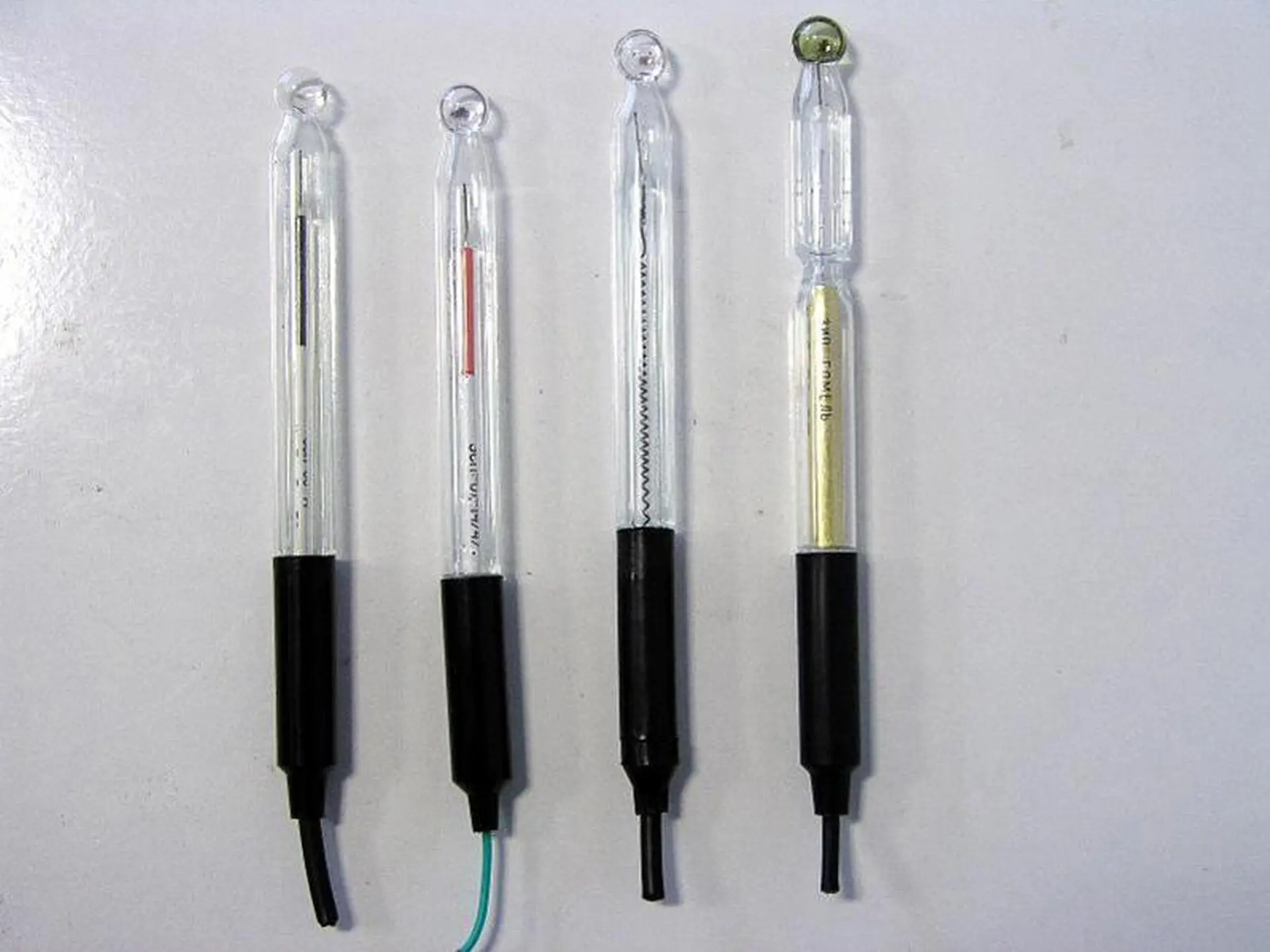

Стеклянные электроды.

Стеклянные электроды

      Это электроды, предназначенные для измерения рН растворов.

      Стеклянный электрод представляет собой шаровую тонкостенную колбочку (мембрану), выдуваемую на конце трубки из специальных сортов стекла. Колбочка заполняется контрольным раствором какой-либо соли или кислоты и погружается в исследуемый раствор, концентрацию которого надо измерить.


      Принцип действия основан на зависимости ЭДС гальванической цепи от концентрации ионов в электролите и окислительно-восстановительных процессов, происходящих на электродах.

      Чем не радиодеталь, если включается в плечо мостовой схемы?

      Внутри находится платиновая проволока, покрытая слоем хлористого серебра и погружённая в раствор соляной кислоты. Масса проволоки — 30 мг.

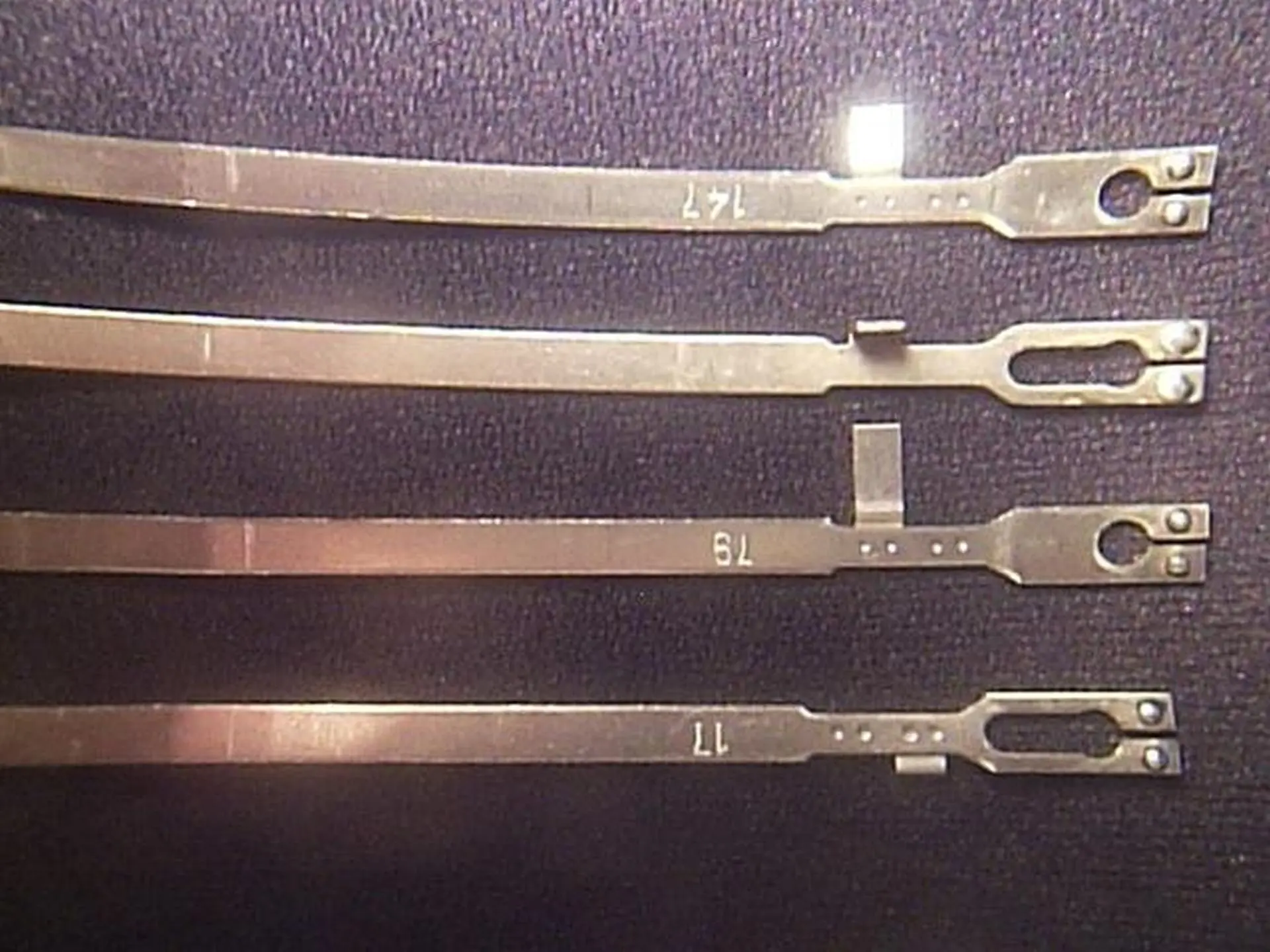

Контакты поляризованных реле.

Пружины с контактами от (для) различных поляризованных реле

      Контакты имеют вид полусферы и запрессованы в пружину. По справочнику посмотрел: в 85% случаев контакты состоят из серебра, а остальное — Пд с различными добавками. Так и есть — из взятых наугад четырёх пружин одна оказалась с палладием (вторая сверху).
