Поливинилацетат

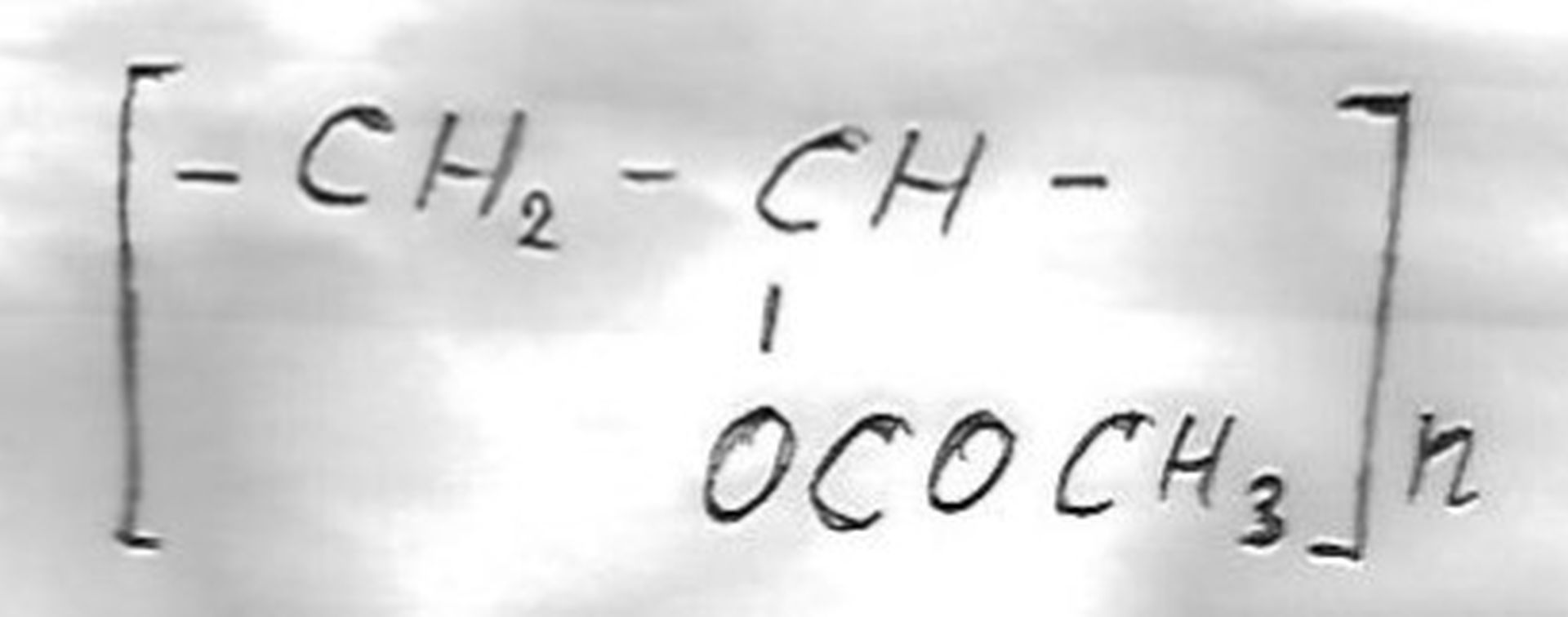

      Поливинилацетат — карбоцепной полимер аморфной структуры; прозрачный бесцветный продукт; молярный вес обычно в пределах 10000-500000.

      Поливинилацетат растворим во многих органических растворителях; немного набухает в воде; нерастворим в бензине, керосине, терпеновых углеводородах. Некоторые физические свойства поливинилацетата приведены ниже:


      - плотность, г/см³ — 1, 19;
      - показатель преломления — 1, 467;
      - температура стеклования, °С — 24-34;
      - коэффициент линейного термического расширения (на 1°) - 8, 6 х 10^-5;
      - водопоглощение за 48 часов, % - 2;
      - теплопроводность, кал/сек ^. см ^. град — 38 х 10^-5;
      - диэлектрическая проницаемость при 20° (1 кГц) - 3, 06;
      - электрическая прочность при 30°, кв/мм — 1.

      Вследствие невысокой температуры стеклования поливинилацетат обладает заметной деформируемостью при комнатной температуре (хладотекучестью). Для изотропных плёнок поливинилацетата предел прочности при разрыве при изменении молярного веса от 150000 до 450000 сохраняется постоянный — около 400 кг/см² (при 10°). Прочность же ориентированных плёнок поливинилацетата зависит от молярного веса и может достигать значительной величины (4000 кг/см²).

      Поливинилацетат омыляется кислотами и щелочами с образованием поливинилового спирта. При пиролизе поливинилацетата выделяется лишь незначительное количество мономера; главными продуктами являются уксусная кислота и нерастворимые полимеры.

      Получают поливинилацетат радикальной полимеризацией винилацетата в растворителе, эмульсии или в блоке. При этом легко происходит передача цепи через мономер, приводящая к снижению молярного веса поливинилацетата, и через полимер, приводящая к образованию разветвлённых макромолекул. Имеются данные о полимеризации винилацетата в присутствии катализаторов Циглера, триэтилбора, тетраэтилсвинца. В больших количествах поливинилацетат производится в виде водных дисперсий с величиной частиц от 0, 05 до 2 мкм и содержанием твёрдой фазы 50-55%.

      Поливинилацетат обладает высокой адгезией к силикатному стеклу, коже, тканям и поэтому его растворы применяют для приготовления клеев (например, клей ПВА) и лаков. Водные дисперсии поливинилацетата используют в качестве лакокрасочного материала, не требующего олифы или органического растворителя.

      Поливинилацетат используют также при изготовлении покрытий для полов (в смеси с наполнителем и краской), в композициях с бетоном, для получения различных пропиток, аппретур, придания несминаемости и жёсткости тканям. Из сополимеров винилацетата с винилхлоридом изготовляют плитки для полов (раньше изготовляли патефонные пластинки). Поливинилацетат служит исходным продуктом для получения поливинилового спирта.

      В различных странах поливинилацетат известен под названиями джелва (США), мовилит (Германия), новил (Франция) и другими.
