Что внутри слюдяного конденсатора СГМ |
|
© П.М.В., 2006-2015 |
|
КОНЕЦ |
|

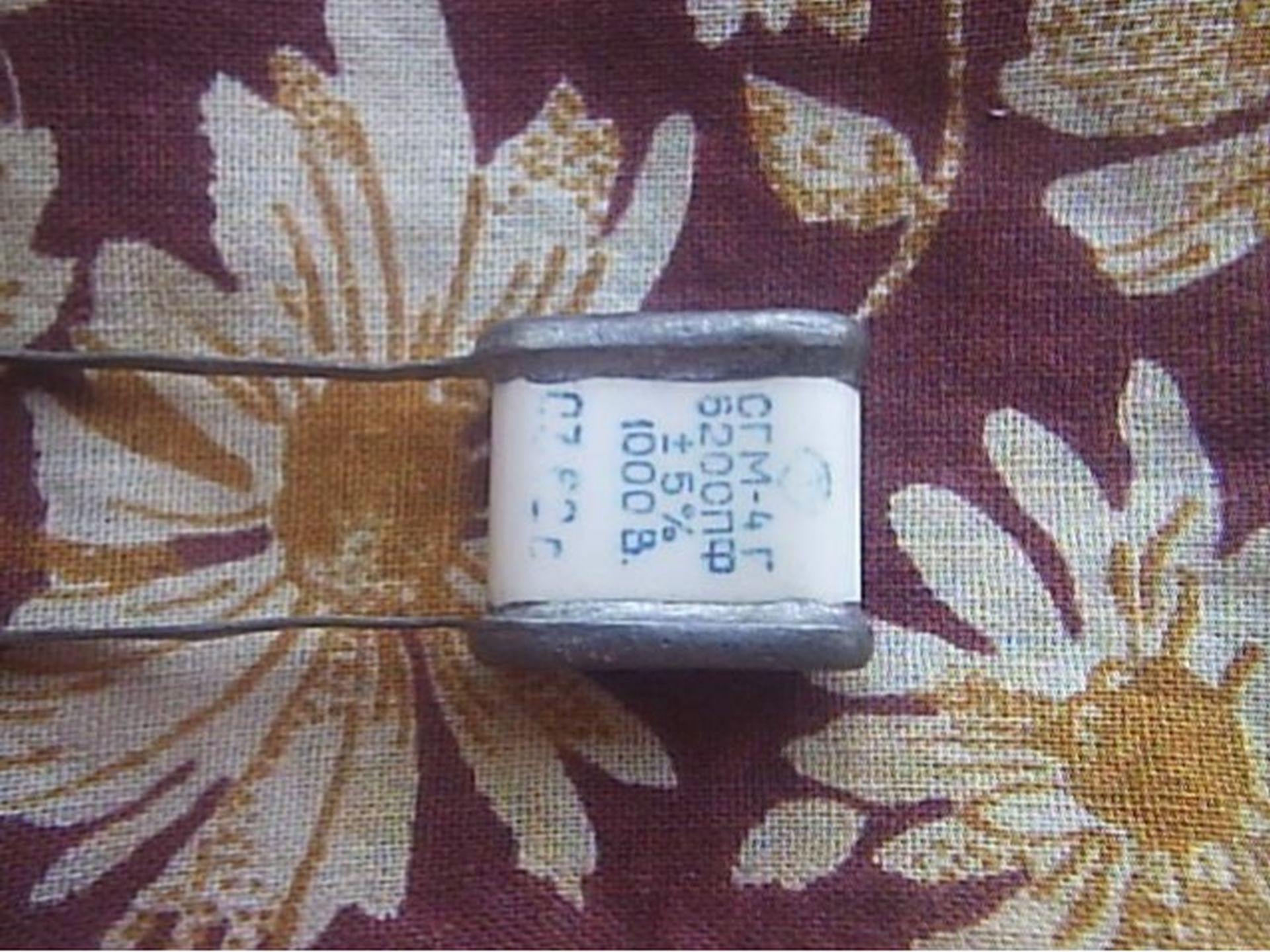

Конденсатор СГМ. |
|
Конденсаторы, у которых в качестве изоляции между пластинами используется слюда, называются слюдяными. Высокие изоляционные качества (большое сопротивление утечки, малые потери на высокой частоте) позволяют применять слюдяные конденсаторы до очень высоких частот практически в любых цепях радиосхем. Сопротивление утечки изоляции слюдяных конденсаторов имеет величину около 1010 Ом, т.е. на порядок выше сопротивления утечки бумажных конденсаторов. Но по геометрическим размерам слюдяные конденсаторы значительно больше бумажных (при одинаковых емкостях). Смотрите также конденсатор КСО. |
|

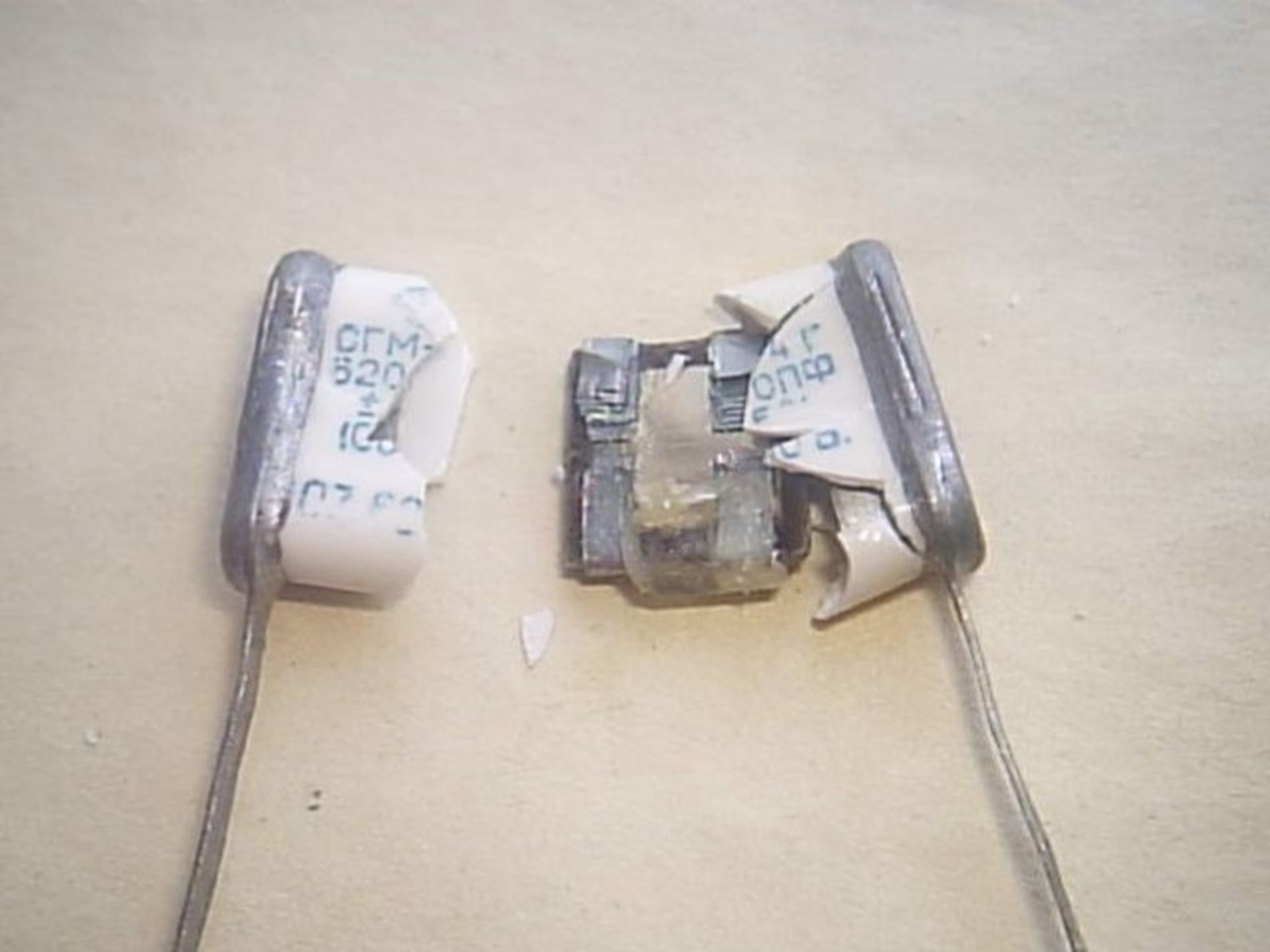

Конструктивно конденсаторы типа СГМ представляют собой серебряные обкладки, нанесённые на слюду, заключённые в герметизированный керамический корпус. |
|

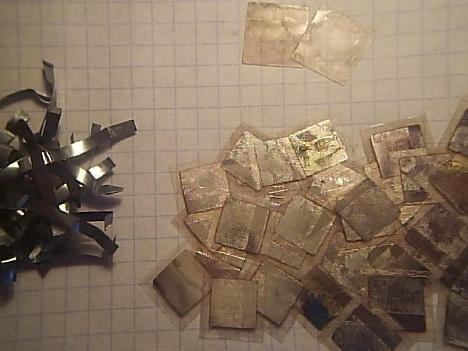

Внутренности конденсатора СГМ: полоски фольги и слюда с серебряным покрытием. На ощупь обкладки более жирные, чем у КСО. |
