Фен предназначен для создания направленного потока тёплого воздуха. Он похож на отрезок трубы с ручкой. Главные детали: вентилятор и нагреватель.

Принцип действия прост: вентилятор втягивает воздух, электрическая спираль его нагревает, на выходе получаем нагретый воздух. Температуру нагрева спирали и количество оборотов вентилятора можно регулировать.

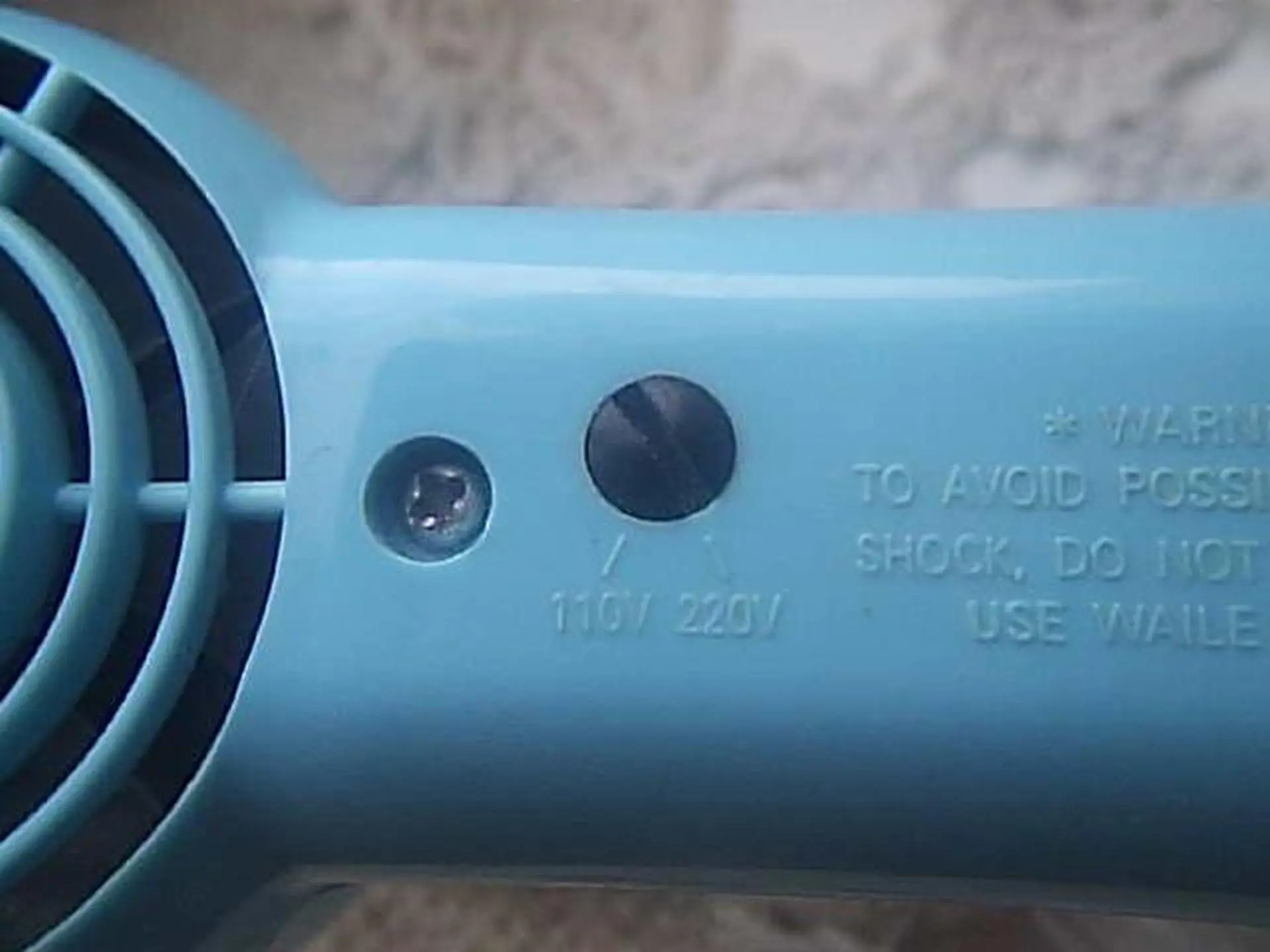

На ручке находится переключатель напряжения сети: 110 или 220 вольт.

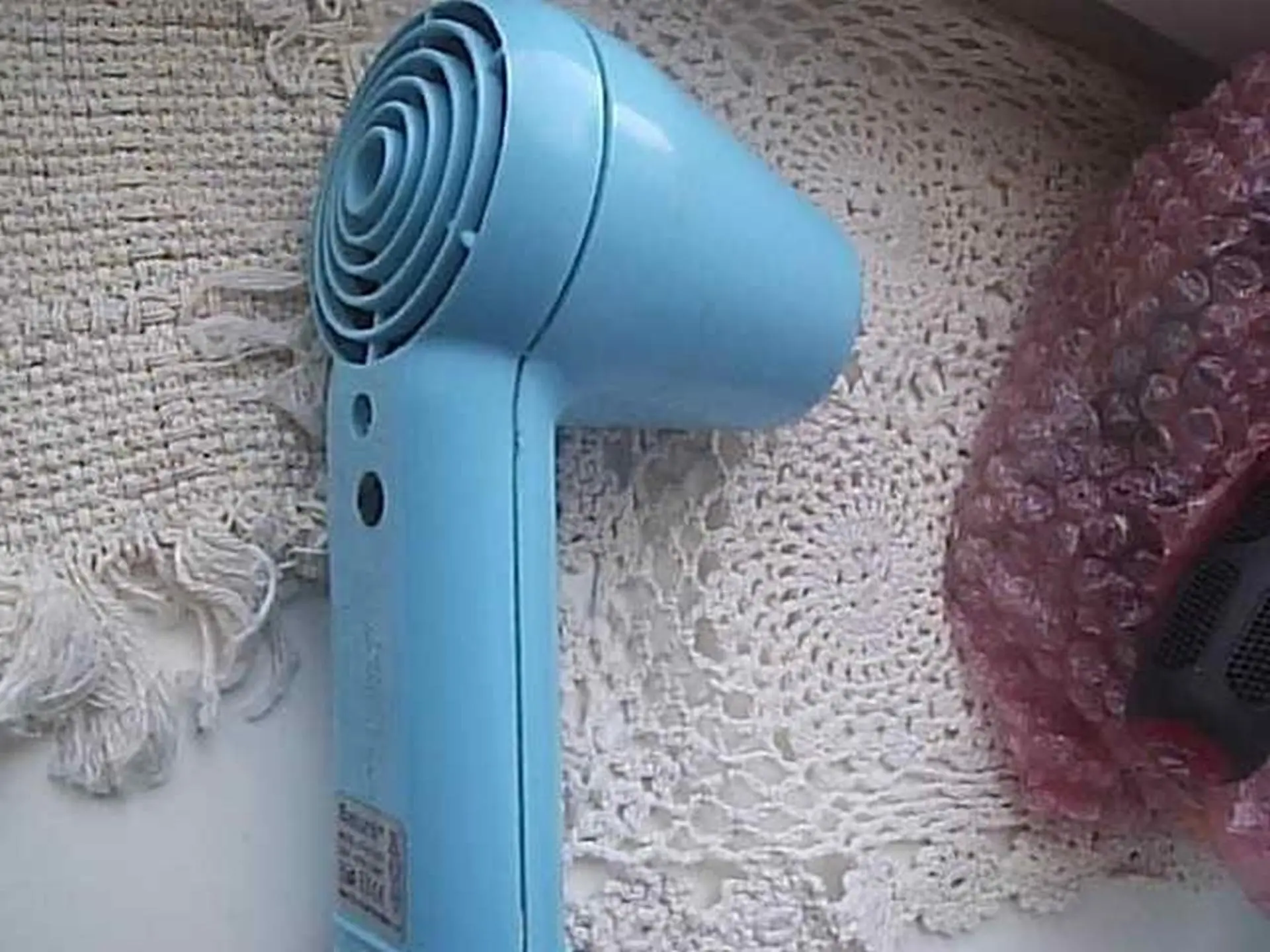

Бытовой фен.

На ручке находится переключатель напряжения сети: 110 или 220 вольт.

SiteHeart

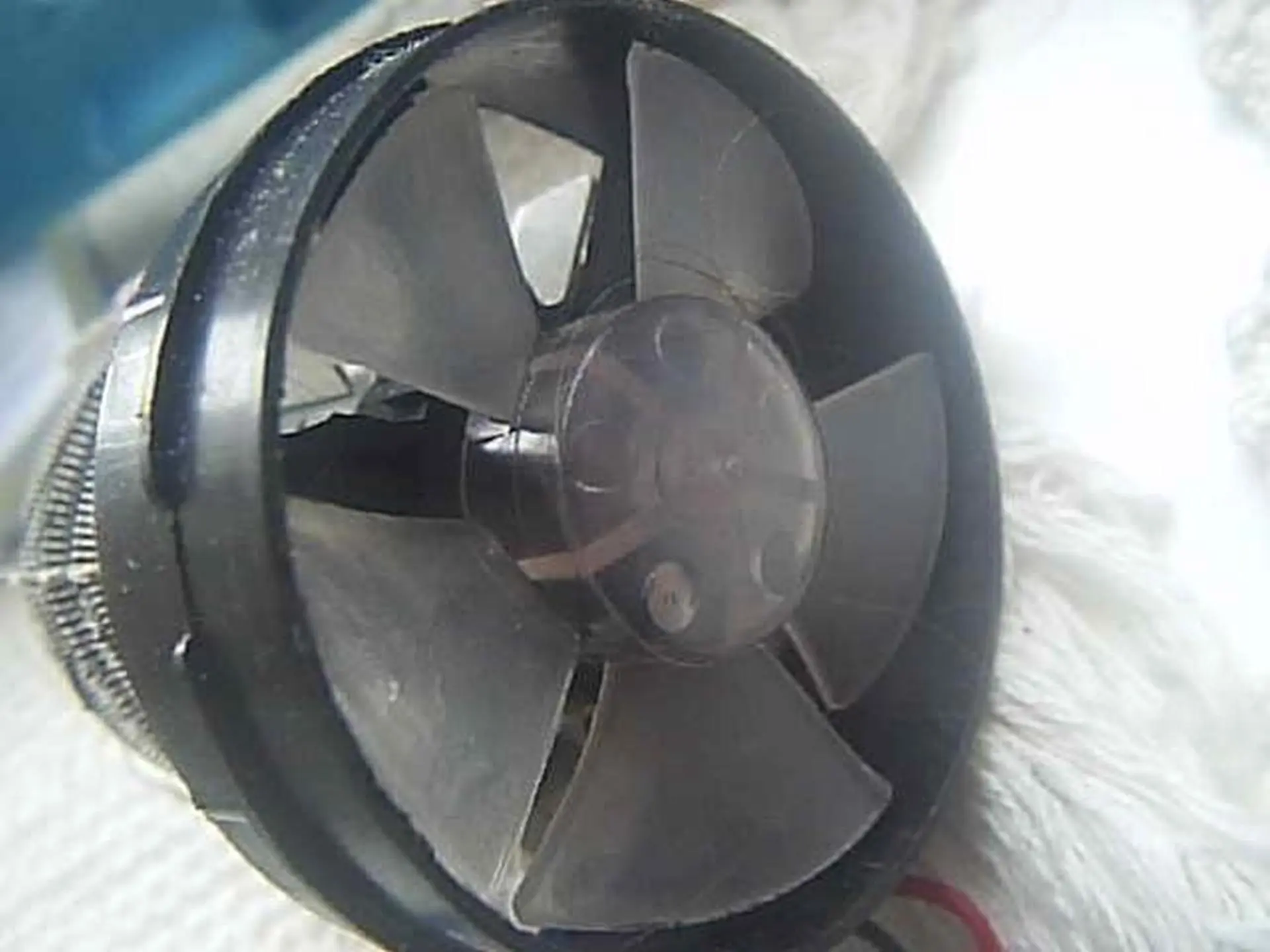

Внутри механизма пульверизатора находятся две пружины.Микроэлектродвигатель и лопасти.

На вал микроэлектродвигателя надеты лопасти. При вращении воздух направляется на спираль.

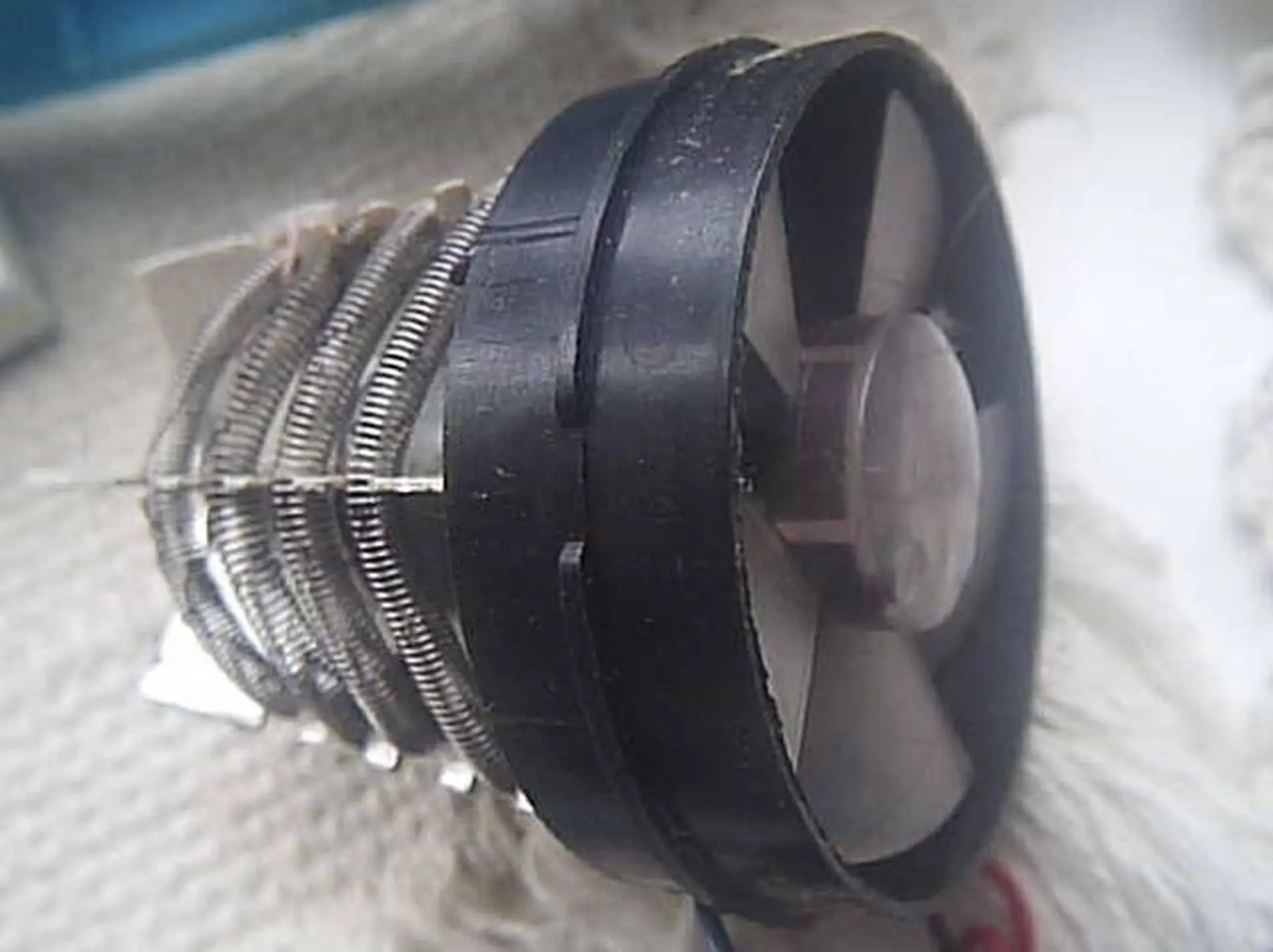

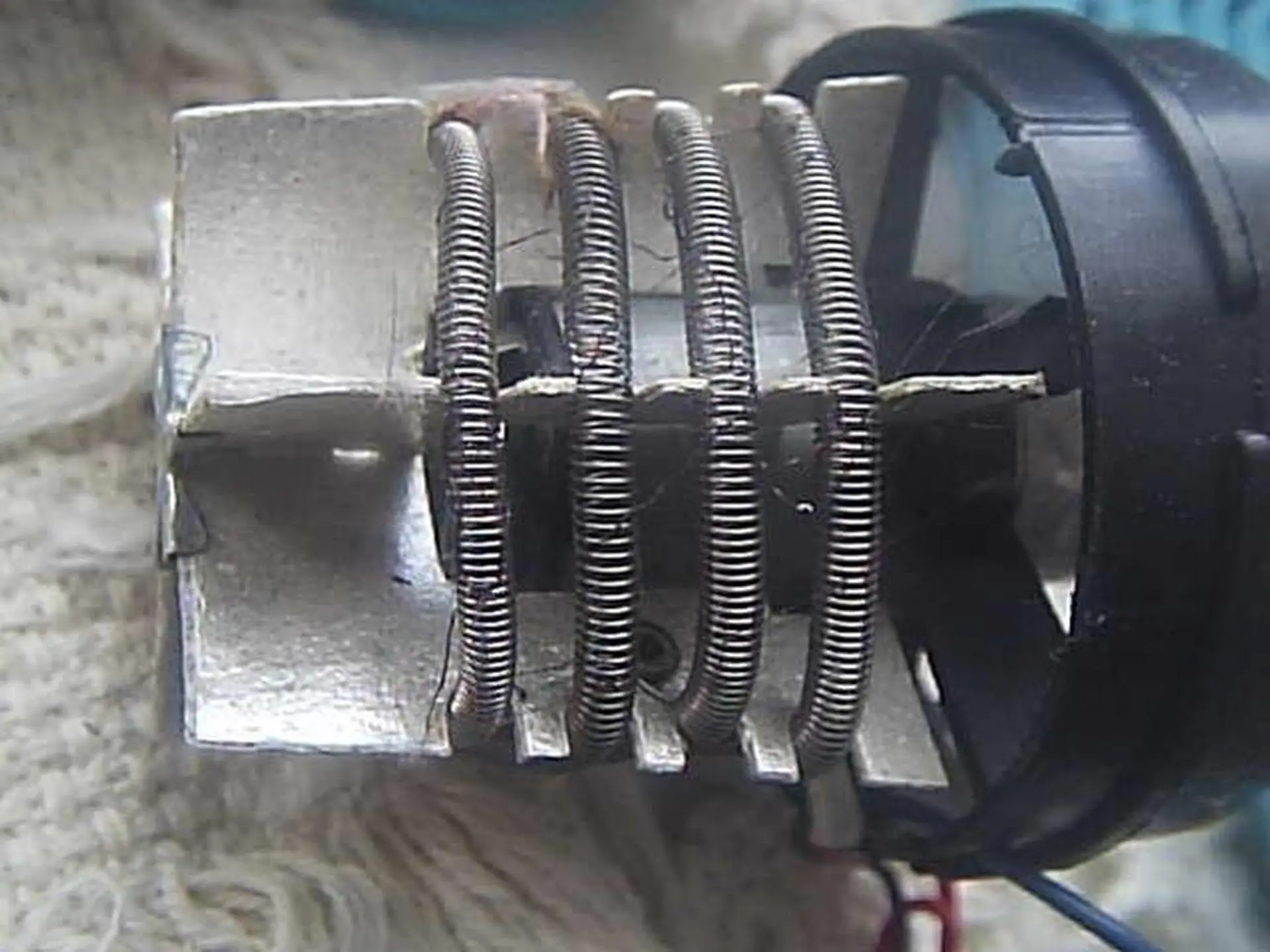

Под крышкой на изоляторе намотана спираль из высокоомной

проволоки; внутри спирали находится микроэлектродвигатель PZY-151.

Бытовой фен.Микроэлектродвигатель и лопасти.В ручке находится переключатель напряжения сети и переключатель мощности.

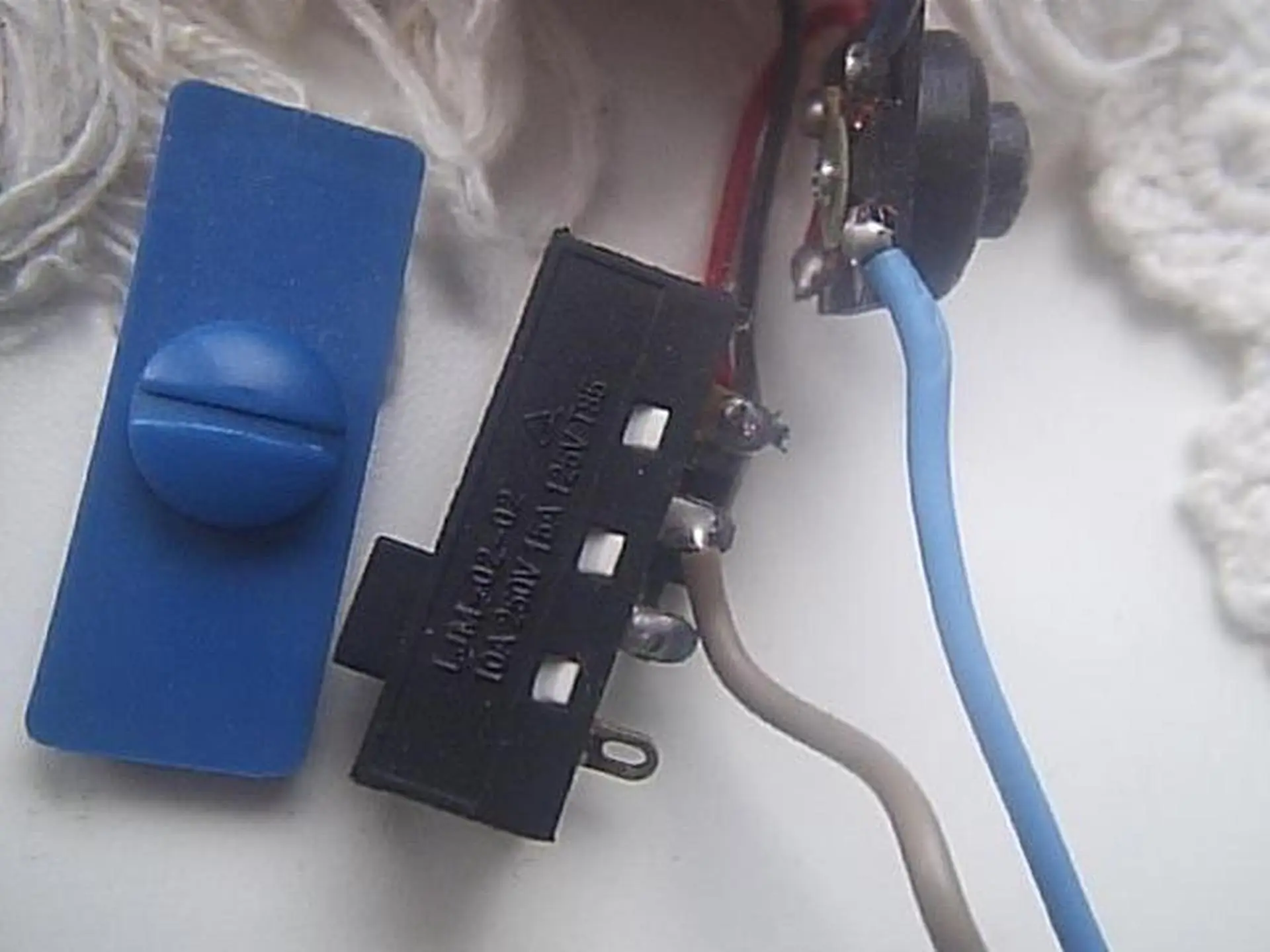

В ручке кроме переключателя напряжения сети

находится переключатель мощности LJM-02-02.

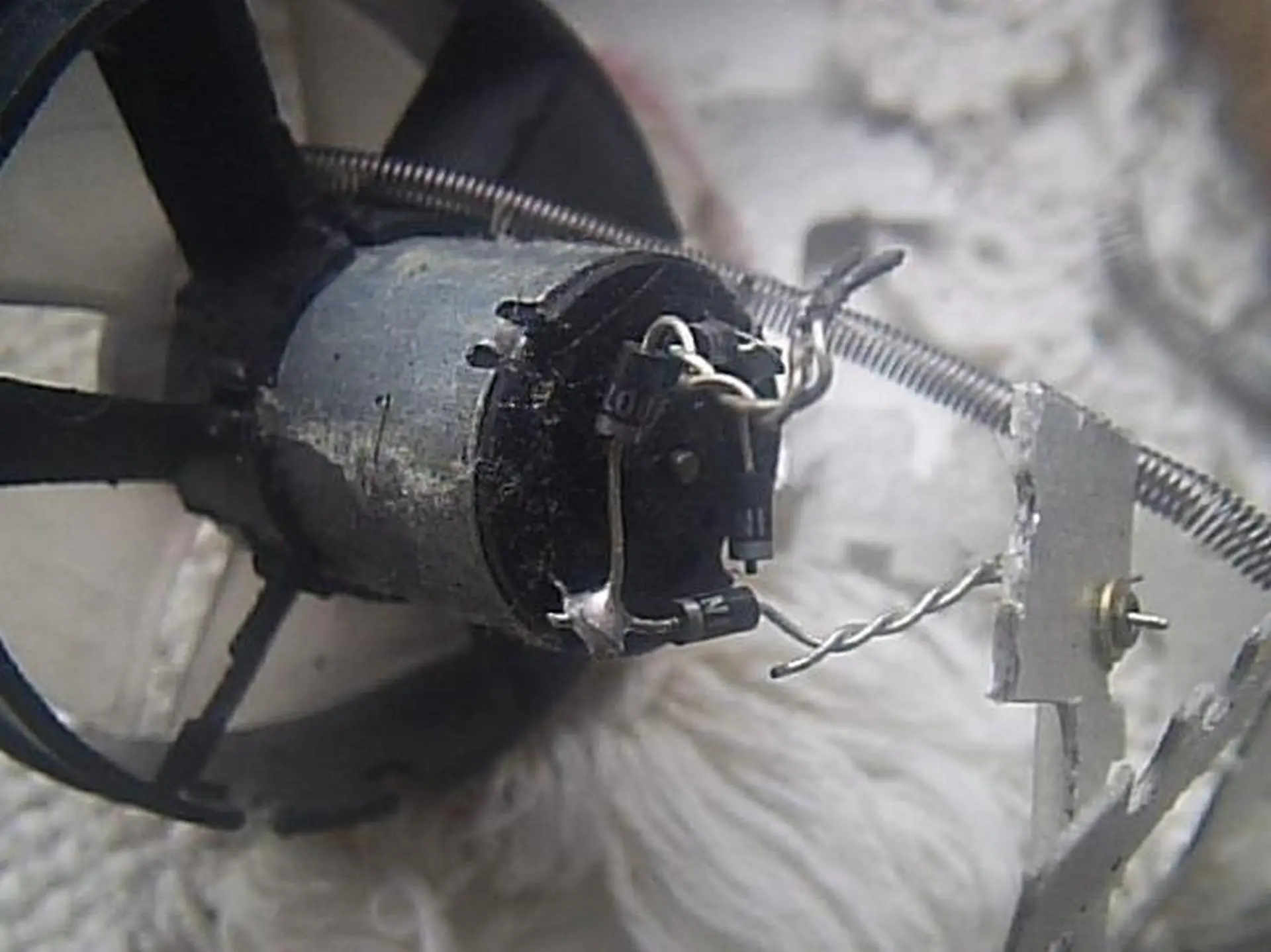

На вывводы микроэлектродвигателя припаян диодный мост для выпрямления напряжения сети.

На выводы микроэлектродвигателя припаян

диодный мост (4 диода) для выпрямления напряжения сети.
